2012年 002−21054−5版 (全ての掲載では有りません)

通販ショップ取扱い商品は 品名をクリックしてご確認頂けます
(新しく取り扱った商品や 取り止めした場合など 直ぐに反映出来て無い場合が有ります)

注意:部品品番や価格は変動する為 記載していません 通販ショップでご確認下さい
    パーツリスト情報 メーカーの変更などで変わる場合が有ります 参考資料としてご利用下さい

個人制作リストの為 誤字など有る場合が有ります 責任は持ちません ご理解下さい。































*マークは
その上の商品に
セットされています

重複注文に注意
9.9C 15C 20C

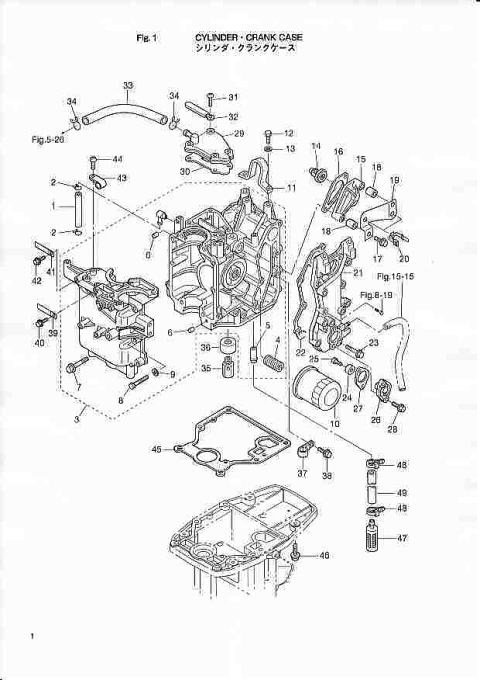

1 シリンダ・クランクケース
1-1
ホース 5−110
1 1 1
1-2
クリップ フュエルパイプ 10
2 2 2
1-3 シリンダブロック&クランクケースアッシ 1 1 1
1-4 *オイルフィルタボルト 1 1 1
1-5 *ニップル 10−32 1 1 1
1-6
*ダウェルピン 6−12
2 2 2
1-7 *シリンダヘッドボルト 8−50 4 4 4
1-8 *ボルト 6 6 6
1-9 *ワッシャ 6 6 6
1-10
オイルフィルタ
1 1 1
1-11 ハンガ 1 1 1
1-12 ボルト 2 2 2
1-13 ワッシャ 2 2 2
1-14
サーモスタット
マーク60
1 1 1
1-15 サーモスタットキャップ 1 1 1
1-16
サーモスタットキャップガスケット
1 1 1
1-17 ボルト 2 2 2
1-18 カラー 6.2-9-9.55 2 2 2
1-19 ブラケット 1 1 1
1-20 バンドリードワイヤ 135 2 2 2
1-21 エキゾーストカバー(アウタ) 1 1 1
1-22 エキゾーストカバーガスケット 1 1 1
1-23 ボルト 5 5 5
1-24
アノード
1 1 1
1-25 ボルト 1 1 1
1-26 アノードプラグ 1 1 1
1-27
ガスケット
1 1 1
1-28 ボルト 2 2 2
1-29 ブリーザチャンバカバー 1 1 1
1-30 ガスケット ブリーザチャンバカバー 1 1 1
1-31 スクリュ 6−20(プレコート) 4 4 4
1-32 クランプ 6.5-47.5P 1 1 1
1-33
ホース 7−120
1 1 1
1-34 クリップ 12 2 2 2
1-35 プランジャアッシ 1 1 1
1-36 プランジャアッシカバー 1 1 1
1-37 クランプ 6.5-14L 1 1 1
1-38 ボルト 1 1 1
1-39 クランプ 6.5-67P
MF/EP&EF/EFT
1 1 1
1-40 ボルト
MF/EP&EF/EFT
1 1 1
1-41 クランプ 7-120P
EP/EPT
2 2
1-42 ボルト
EP
1 1
1-43 クランプ 6.5-14L 1 1 1
1-44 スクリュ 1 1 1
1-45 オイルパンガスケット 1 1 1
1-46 ボルト 8−P1.25 6 6 6
1-47 オイルストレーナアッシ 1 1 1
1-48 バンドリードワイヤ 158 2 2 2
1-49 ホース 1 1 1

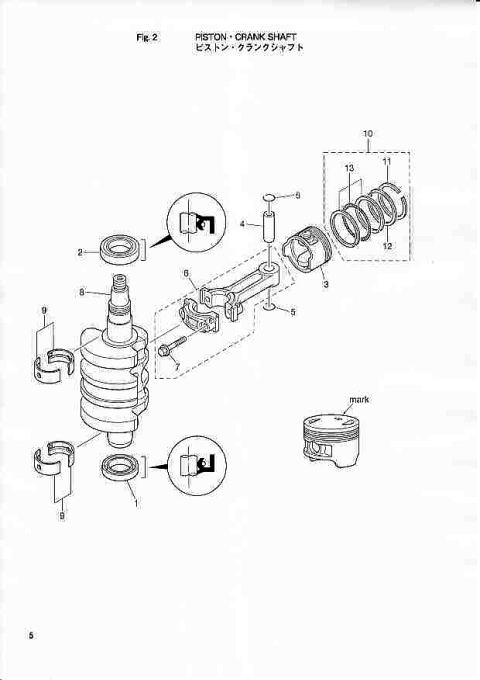

2 ピストン・クランクシャフト
2-1 オイルシール 32-44-9 1 1 1
2-2
オイルシール 36-50-7
1 1 1
2-3 ピストン 2 2 2
2-4 ピストンピン 2 2 2
2-5 ピストンピンクリップ 4 4 4
2-6 コンロッドアッシ 2 2 2
2-7 *コンロッドボルト 2 2 2
2-8 クランクシャフトアッシ 1 1 1
2-9 プレーンシャフトベアリング(ブルー) A A A
プレーンシャフトベアリング(レッド) A A A
2-10 ピストンリングセット 2 2 2
2-11 *ピストンリング 1 1 1
2-12 *ピストンリング 1 1 1
2-13 *ピストンリング オイル 1 1 1

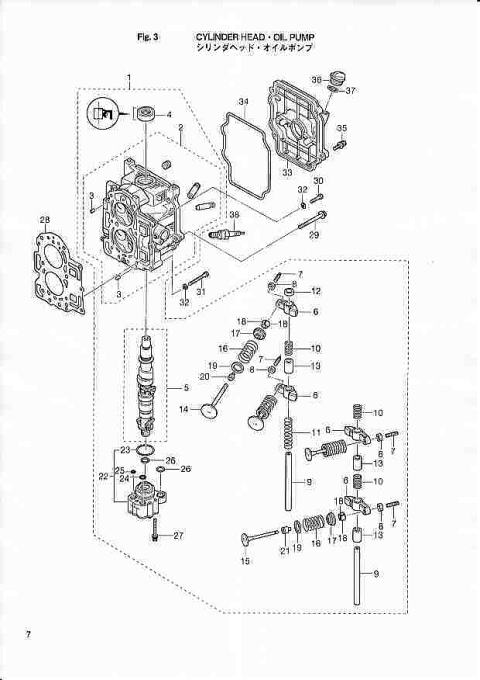

 3 シリンダヘッド・オイルポンプ
3-1 シリンダヘッドコンプリート 1 1 1
3-2 *シリンダヘッドアッシ 1 1 1
3-3
**ダウェルピン 6−12
2 2 2
3-4 *オイルシール 18-35-8 1 1 1
3-5 *カムシャフトアッシ 1 1 1
3-6 *ロッカアーム 4 4 4
3-7 *アジャストスクリュ 4 4 4
3-8 *アジャストナット 4 4 4
3-9 *ロッカアームシャフト 2 2 2
3-10 *ロッカシャフトスプリング L=30 3 3 3
3-11 *ロッカシャフトスプリング L=50 1 1 1
3-12 *ワッシャ 13.2-21.8-2 1 1 1
3-13 *カラー ロッカアームシャフト 3 3 3
3-14 *インテークバルブ 2 2 2
3-15 *エキゾーストバルブ 2 2 2
3-16 *バルブスプリング L=35 4 4 4
3-17 *リテーナ 4 4 4
3-18 *コッタ 8 8 8
3-19 *バルブスプリングシート 4 4 4
3-20 *インテークバルブステムシール 2 2 2
3-21 *エキゾーストバルブステムシール 2 2 2
3-22 *オイルポンプアッシ 1 1 1
3-23 **Oリング オイルポンプ 1 1 1
3-24 *Oリング 1.5-10.7 1 1 1
3-25 *Oリング 1.5-8.5 1 1 1
3-26 *Oリング 1.5-15.5 2 2 2
3-27 *ボルト 3 3 3
3-28 シリンダヘッドガスケット 1 1 1
3-29 シリンダヘッドボルト 8−60 6 6 6
3-30 ボルト 2 2 2
3-31 ボルト 1 1 1
3-32 ワッシャ 3 3 3
3-33 シリンダヘッドカバー 1 1 1
3-34 シリンダヘッドカバーガスケット 1 1 1
3-35 ボルト 4 4 4
3-36
オイルフィラキャップ
1 1 1
3-37
Oリング 3.1-24.4
1 1 1
3-38
スパークプラグ
DCPR6E
2 2 2

スパークプラグ
DCPR6EIX
2 2 2

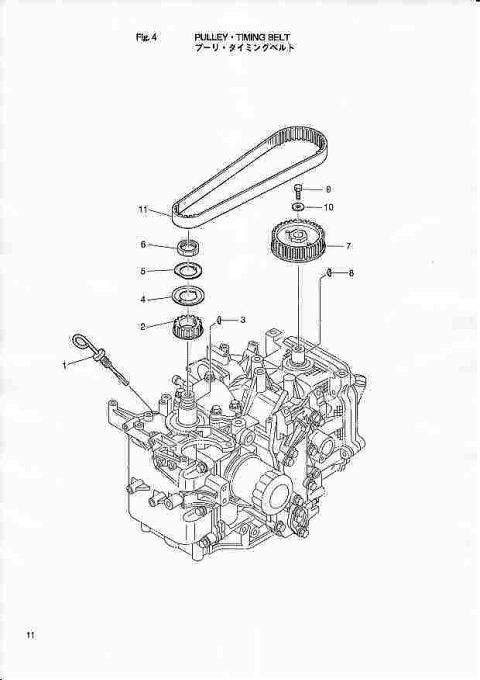

4 プーリ・タイミングベルト
4-1 オイルレベルゲージ 1 1 1
4-2 ドライブプーリ(タイミングプーリ) 1 1 1
4-3 キー 1 1 1
4-4 ベルトガイド 1 1 1
4-5 ロックワッシャ 1 1 1
4-6 ナット プーリ 1 1 1
4-7 ドリブンプーリ 1 1 1
4-8 キー 1 1 1
4-9 プレコートボルト 6−20 1 1 1
4-10 ワッシャ 6.5-19-3.2 1 1 1
4-11 タイミングベルト 1 1 1

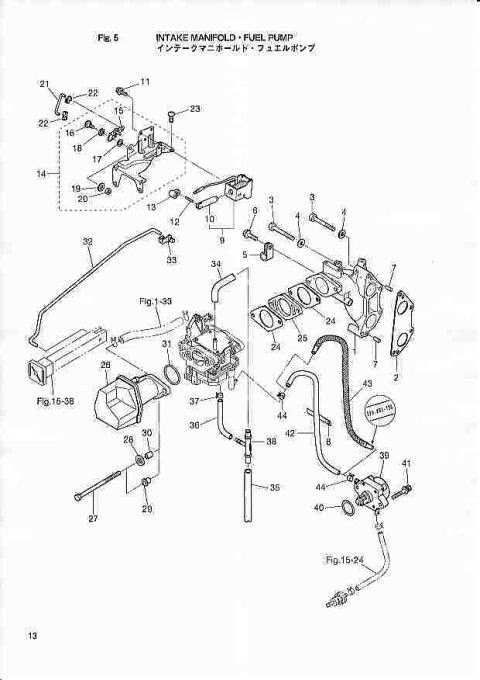

5 インテークマニーホールド・フュエルポンプ
5-1 インテークマニーホールド 1 1 1
5-2
インテークマニーホールドガスケット
1 1 1
5-3 ボルト 5 5 5
5-4 ワッシャ 5 5 5
5-5 クランプ 6.5-14L 1 1 1
5-6 ボルト 1 1 1
5-7
ダウェルピン 6−12
2 2 2
5-8 クランプ 6.5-47.5P 1 1 1
5-9 チョークソレノイド
EP/EPT
1 1
5-10 *プランジャ チョークソレノイド
EP/EPT
1 1
5-11 スクリュ
EP/EPT
4 4
5-12 スプリングピン 3-12
EP/EPT
1 1
5-13 チョークソレノイドフック
EP/EPT
1 1
5-14 チョークソレノイドブラケットアッシ
EP/EPT
1 1
5-15 *チョークレバー
EP/EPT
1 1
5-16 *スクリュ
EP/EPT
1 1
5-17 *ブッシング 8.1-15-2.9
EP/EPT
1 1
5-18 *ワッシャ 8.1-15-1.3
EP/EPT
1 1
5-19 *ワッシャ
EP/EPT
1 1
5-20 *ナット
EP/EPT
1 1
5-21 リンクロッド
EP/EPT
1 1
5-22 ロッドスナップ 1.5-2
EP/EPT
2 2
5-23 スクリュ
EP/EPT
2 2
5-24
キャブレタ ガスケット
2 2 2
5-25
インシュレータ(F15C/20C)
1 1
インシュレータ(F9.9C) 1
5-26 インテークサイレンサアッシ 1 1 1
5-27 ボルト 2 2 2
5-28 ワッシャ
EP/EPT
2 2
5-29 カラー 6.1-9-8.9
MF&EF/EFT
2 2 2
5-30 カラー 6.2-9-7.4
EP/EPT
2 2
5-31 シーリング 2.4-35 1 1 1
5-32 チョークソレノイド
MF&EF/EFT
1 1 1
5-33 ロッドスナップ
MF&EF/EFT
1 1 1
5-34 ブリーザホース L=290 1 1 1
5-35 ブリーザホース L=50 1 1 1
5-36 ホース 3−200 1 1 1
5-37 クリップ 7 1 1 1
5-38 ニップル 1 1 1
5-39 フュエルポンプアッシ 1 1 1
5-40 Oリング 3.5-25.7 1 1 1
5-41 ボルト 2 2 2
5-42
ホース 5−260
1 1 1
5-43 フュエルホース W/プロテクタ
USA
1 1
5-44
クリップ 9.4
2 2 2

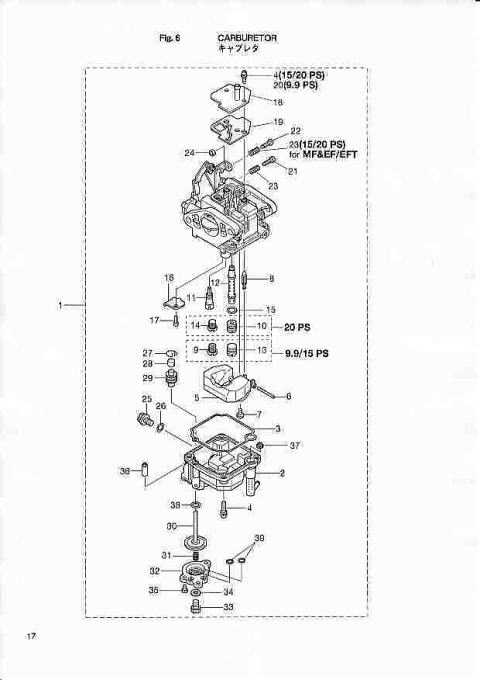

6 キャブレタ
6-1 キャブレタアッシ
MF/EF
1
キャブレタアッシ F15C Fタイプ
MF&EF/EFT
1
キャブレタアッシ(EP)
EP/EPT
1

キャブレタアッシ F20C Fタイプ
MF&EF/EFT
1
キャブレタアッシ(EP)
EP/EPT
1
6-2 *フロートチャンバ 1
*フロートチャンバ 1 1
6-3
*フロートチャンバガスケット
1

*フロートチャンバガスケット
1 1
6-4 *スクリュ 4
*スクリュ 8 8
6-5 *フロート 1 1 1
6-6 *フロートアームピン 1 1 1
6-7 *スクリュ 1
*スクリュ 1 1
6-8 *フロートバルブ 1 1 1
6-9 *メインジェット(#88) 1
*メインジェット(#99) 1
6-10 *メインジェット(#121) 1
6-11 *スロージェット(#43) 1
*スロージェット(#46) 1
*スロージェット(#52) 1
6-12 *メインノズル(EP) 2.8 1
*メインノズル(Fタイプ) 1.7 1
*メインノズル(Fタイプ) 2.3 1
6-13 *プラグ 1 1
6-14
*プラグ
1
6-15 *Oリング 1 1 1
6-16 *プレート 1
6-17 *スクリュ 1
6-18 *キャブレタカバー 1
*キャブレタカバー 1 1
6-19 *キャブレタカバーガスケット 1
*キャブレタカバーガスケット 1 1
6-20 *スクリュ 2
6-21 *ストップスクリュ L=18 1 1 1
6-22 *ストップスクリュ L=15
MF&EF
1
*ストップスクリュ
MF&EF/EFT
1 1
6-23 *スプリング L=14
EP/EPT
1 1 1
*スプリング L=14
MF&EF/EFT
2 2
6-24 *ナット 1
6-25 *ドレンスクリュ 1
*ドレンスクリュ 1 1
6-26 *ガスケット ドレンスクリュ 1
*ガスケット ドレンスクリュ 1 1
6-27 *リテーナリング 1 1 1
6-28 *キャップ 1 1 1
6-29 *ラバーブーツ 1 1 1
6-30 *プランジャコンプリート(EU) 1
*プランジャコンプリート(F15C/20C) 1 1
6-31 *コイルスプリング(EU) 1
*コイルスプリング(F15C/20C) 1 1
6-32 *ダイヤフラムカバー(EU) 1
*ダイヤフラムカバー(F15C/20C) 1 1
6-33 *ドレンスクリュ 1 1
6-34 *ガスケット ドレンスクリュ 1 1
6-35 *スクリュ 3
*スクリュ 3 3
6-36 *チェックバルブ 1
*チェックバルブ 1 1
6-37 *フィルタ 1 1 1
6-38 *Oリング 1.5-10.7 1 1
6-39 *Oリング 2 2 2

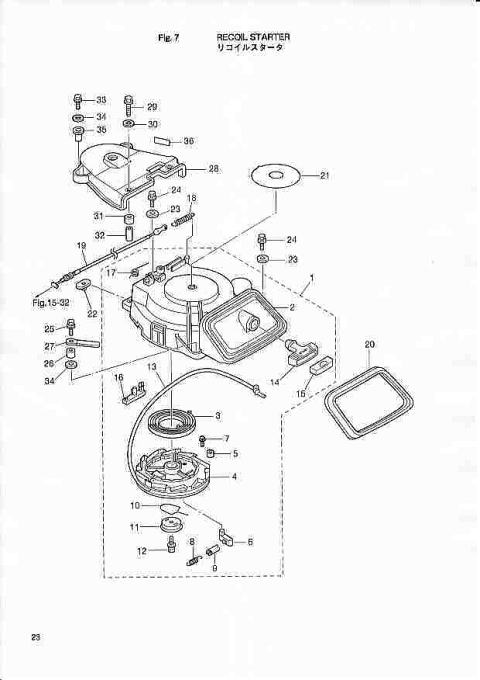

7 リコイルスタータ
7-1 リコイルスタータアッシ 1 1 1
7-2 *スタータケース 1 1 1
7-3 *スタータスプリング 1 1 1
7-4 *リール 1 1 1
7-5 *ブッシング 1 1 1
7-6 *ラチェット 1 1 1
7-7 *タッピングスクリュ 1 1 1
7-8 *リターンスプリング 1 1 1
7-9 *リターンスプリング 1 1 1
7-10 *フリクションスプリング 1 1 1
7-11 *フリクションプレート 1 1 1
7-12 *ボルト スタータシャフト 1 1 1
7-13
*スタータロープ 5−1800
1 1 1
7-14
*スタータハンドル
1 1 1
7-15
*ロープアンカ
1 1 1
7-16 *スタータロック 1 1 1
7-17 *スタータロックスプリング 1 1 1
7-18 スタータロックカムスプリング 1 1 1
7-19 スタータロックワイヤ 1 1 1
7-20 スタータシール 1 1 1
7-21 コーションデカール(B) 1 1 1
7-22 ナット 2 2 2
7-23 ワッシャ 6-16-1.5 3 3 3
7-24 プレコートボルト 6-20 2 2 2
7-25 プレコートボルト 6-30 1 1 1
7-26 カラーブラケット 6.5-10.5-10 1 1 1
7-27 クランプ 6.5-47.5P 1 1 1
7-28 ベルトカバー 1 1 1
7-29 ボルト 2 2 2
7-30 ワッシャ 6-16-1.5 2 2 2
7-31 ラバーマウント 2 2 2
7-32 カラー 6.2-9-21 2 2 2
7-33 ボルト 2 2 2
7-34 ワッシャ 6-16-1.5 2 2 2
7-35 カラー 6.1-9-8.9 2 2 2
7-36 スパークプラグデカール 1 1 1

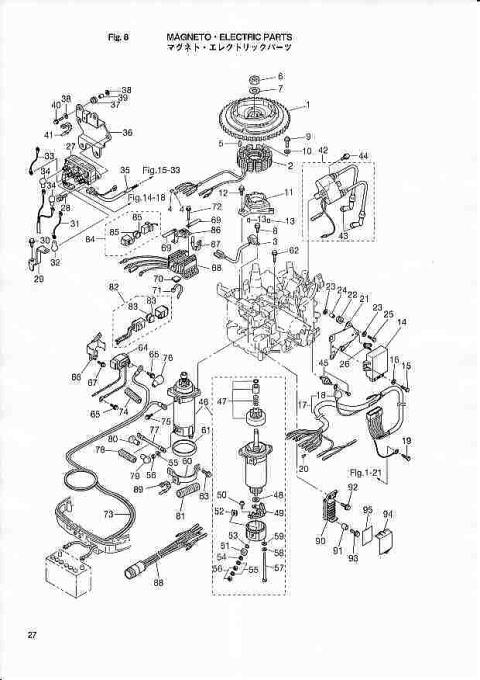

8 マグネット・エレクトリックパーツ
8-1 フライホイール W/リングギア 1 1 1
8-2 オルタネータアッシ 1 1 1
8-3 パルサコイル(メス&メス) 1 1 1
8-4 ケーブルターミナルプラグ
MF
2 2 2
8-5 キー t=4 1 1 1
8-6 ナット 1 1 1
8-7 ワッシャ 16-27-3.2 1 1 1
8-8 ボルト 2 2 2
8-9 スクリュ 3 3 3
8-10 ワッシャ 3 3 3
8-11 コイルブラケット 1 1 1
8-12 プレコートボルト 6-25 3 3 3
8-13 ダウェルピン 6-12 2 2 2
8-14 CDユニット 1 1 1
8-15 プレコートボルト 2 2 2
8-16 ワッシャ 6-16-1.5 2 2 2
8-17 CDユニットコードアッシ 1 1 1
8-18 *グロメット オイルプレッシャスイッチ 1 1 1
8-19 ボルト 1 1 1
8-20 ケーブルターミナルプラグ
MF
5 5 5
ケーブルターミナルプラグ
EF
4 4 4
ケーブルターミナルプラグ
EFT/EPT
3 3
ケーブルターミナルプラグ
EP
2 2
8-21 CDユニットブラケット 1 1 1
8-22 ラバーマウント 4 4 4
8-23 ワッシャ 6-16-1.5 8 8 8
8-24 カラー 6.2-9-8.7 4 4 4
8-25 ボルト 4 4 4
8-26 バンドリードワイヤ 135 1 1 1
8-27 PTTソレノイドスイッチ(A)
EFT/EPT
1 1
8-28 ボルト
EFT/EPT
2 2
8-29 ステー
EFT/EPT
1 1
8-30 ボルト
EFT/EPT
1 1
8-31 ソレノイドスイッチコード(A) L=300
EFT/EPT
1 1
8-32 ターミナルキャップ
EFT/EPT
1 1
8-33 ソレノイドスイッチコード(B) L=150
EFT/EPT
1 1
8-34 ターミナルキャップ
EFT/EPT
2 2
8-35 エクステンションコード(PTT)
EPT
1 1
8-36 ブラケットPTTソレノイド
EFT/EPT
1 1
8-37 ラバーマウント
EFT/EPT
4 4
8-38 ワッシャ 6-16-1.5
EFT/EPT
8 8
8-39 カラー 6.2-9-8.7
EFT/EPT
4 4
8-40 ボルト
EFT/EPT
4 4
8-41 バンドリードワイヤ 135
EFT/EPT
1 1
8-42 イグニッションコイル W/R−キャップ 1 1 1
8-43
*プラグキャップ W/レジスタ
2 2 2
8-44 ボルト 2 2 2
8-45 オイルプレッシャスイッチ 1 1 1
8-46 スタータモータアッシ
セル仕様
1 1 1
8-47 *ピニオンアッシ
セル仕様
1 1 1
8-48 *ワッシャ
セル仕様
1 1 1
8-49 *ブラシホルダ
セル仕様
1 1 1
8-50 *スクリュ
セル仕様
2 2 2
8-51 *ブッシング 1
セル仕様
1 1 1
8-52 *ブッシング 2
セル仕様
1 1 1
8-53 *Oリング
セル仕様
1 1 1
8-54 *ワッシャ
セル仕様
1 1 1
8-55 *スプリングワッシャ
セル仕様
2 2 2
8-56 *ナット
セル仕様
2 2 2
8-57 *ボルト
セル仕様
2 2 2
8-58 *スプリングワッシャ
セル仕様
2 2 2
8-59 *ワッシャ
セル仕様
2 2 2
8-60 スタータモータバンド 1 1 1
8-61 ダンパ スタータモータ 1 1 1
8-62 ボルト 2 2 2
8-63 ボルト 2 2 2
8-64 スタータソレノイド
セル仕様
1 1 1
8-65 ボルト 2 2 2
8-66 スタータソレノイドブラケット 1 1 1
8-67 ボルト 1 1 1
8-68 レクチファイヤコンプリート
セル仕様
1 1 1
8-69 クランプ 6.5-47.5P 2 2 2
8-70 バンドマウント 1 1 1
8-71 バンドリードワイヤ 203 1 1 1
8-72 ボルト 2 2 2
8-73 バッテリケーブル
セル仕様
1 1 1
8-74 プロテクタ 10.7-320 1 1 1
8-75 ボルト 1 1 1
8-76 ターミナルキャップ 1 1 1
8-77 スタータケーブル L=270
セル仕様
1 1 1
8-78 プロテクタ 10.7-180 1 1 1
8-79 ターミナルキャップ 1 1 1
8-80 ターミナルキャップ 1 1 1
8-81 プロテクタ 1 1 1
8-82 ヒューズワイヤアッシ L=185
セル仕様
1 1 1
8-83 *ヒューズ 20A 2 2 2
8-84 ヒューズワイヤアッシ L=720
セル仕様
1 1 1
8-85 *ヒューズ 20A 2 2 2
8-86 ヒューズホルダブラケット 1 1 1
8-87 バンドリードワイヤ 135 1 1 1
8-88 コードアッシ
EP/EPT
1 1
8-89 バンドリードワイヤ 135 1 1 1
8-90 ケーブルターミナルホルダ 1 1 1
8-91 カラー 6-8-6 1 1 1
8-92 ボルト 1 1 1
8-93 ボルト 1 1 1
8-94 カバー ケーブルターミナルホルダ 1 1 1
8-95 ワイヤリングダイヤグラムデカール
MF&EF/EFT
1 1 1
ワイヤリングダイヤグラムデカール
EP/EPT
1 1

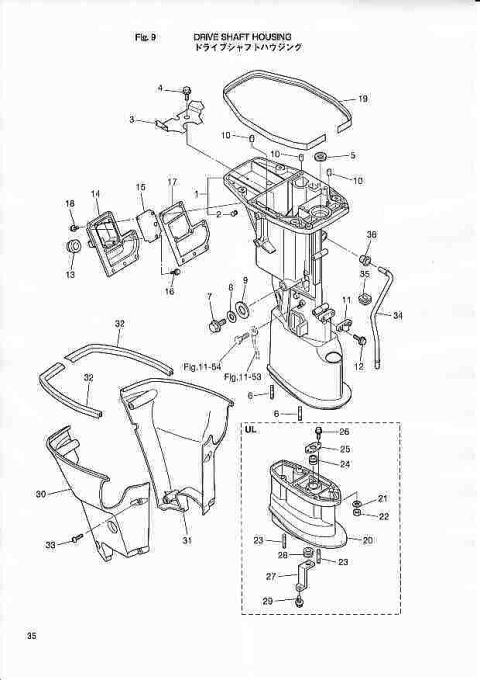

9 ドライブシャフトハウジング
9-1 ドライブシャフトハウジングアッシ(S) 1 1 1
ドライブシャフトハウジングアッシ(L&UL) 1 1 1
9-2 *エキゾーストプラグ 1 1 1
9-3 ガイドプレート 1 1 1
9-4 ボルト 1 1 1
9-5 オイルシール 12.8-25-7 1 1 1
9-6 スタッド 4 4 4
9-7 ドレンボルト 1 1 1
9-8 ワッシャ 1 1 1
9-9 グロメット オイルドレン 1 1 1
9-10 ダウェルピン 6-12 2 2 2
9-11 カムロッドホルダ 1 1 1
9-12 ボルト 2 2 2
9-13 アイドルエキゾーストポートグロメット 1 1 1
9-14 アイドルエキゾーストポートカバー 1 1 1
9-15 プレート 1 1 1
9-16 ボルト 3 3 3
9-17 アイドルエキゾーストポートガスケット 1 1 1
9-18 ボルト 8 8 8
9-19 エンジンベースシール 1 1 1
9-20 エクステンションハウジング
UL
1 1 1
9-21 ワッシャ 8.1-16-1.5
UL
4 4 4
9-22 ナット
UL
4 4 4
9-23 スタッド
UL
4 4 4
9-24 ドライブシャフトブッシング
UL
1 1 1
9-25 ストッパ ブッシング
UL
1 1 1
9-26 ボルト
UL
2 2 2
9-27 ロックプレート
UL
1 1 1
9-28 ウオータパイプオウキシリアリマウント 13-2.5
UL
1 1 1
9-29 スクリュ
UL
1 1 1
9-30 ドライブシャフトハウジングカバー(R) 1 1 1
9-31 ドライブシャフトハウジングカバー(L) 1 1 1
9-32 シール ラバーエプロン 2 2 2
9-33 タッピングスクリュ 6-60 4 4 4
9-34 ウオータパイプ(S) 1 1 1
ウオータパイプ(L) 1 1 1
ウオータパイプ(UL) 1 1 1
9-35 ウオータパイプオウキシリアリマウント 1 1 1
9-36 ウオータパイプシール(アッパ) 1 1 1

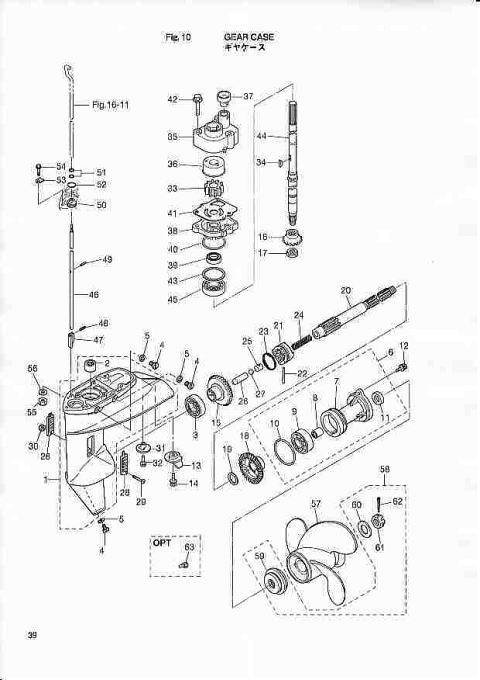

10 ギアケース
10-1 ギアケースアッシ 1 1 1
10-2 *ローラベアリング 1 1 1
10-3 ボールベアリング 6205HS 1 1 1
10-4
プラグ
3 3 3
10-5
ガスケット 8.1-15-1
3 3 3
10-6 プロペラシャフトハウジングアッシ 1 1 1
10-7 *プロペラシャフトハウジング 1 1 1
10-8 *ローラベアリング 17-24-20 1 1 1
10-9 *ボールベアリング 6205HS 1 1 1
10-10
*Oリング 2.4-59.6
1 1 1
10-11
*オイルシール 17-30-9
1 1 1
10-12 ボルト 2 2 2
10-13
トリムタブ
1 1 1
10-14 ボルト 1 1 1
10-15 ベベルギアアッシ(A) 1 1 1
10-16 ベベルギア B 1 1 1
10-17 ナット ベベルギア B 1 1 1
10-18 ベベルギア C 1 1 1
10-19 ワッシャ 17.1-22-1.5 1 1 1
10-20 プロペラシャフト 1 1 1
10-21 クラッチ 1 1 1
10-22 ピン クラッチ 5-30 1 1 1
10-23 スナップ クラッチピン 1 1 1
10-24 スプロング クラッチ 1 1 1
10-25 スプリングリテーナ クラッチ 1 1 1
10-26 プッシュロッド クラッチ 1 1 1
10-27 ボール スチール 3/8 1 1 1
10-28 ウオータストレーナ 2 2 2
10-29 スクリュ 1 1 1
10-30 ナイロンナット 4−P0.7 1 1 1
10-31 ウオータストレーナ サブ 1 1 1
10-32 スクリュ 1 1 1
10-33
ウオータポンプインペラ
1 1 1
10-34
キーポンプインペラ
1 1 1
10-35 ポンプケース(アッパ) 1 1 1
10-36
ポンプケースライナ
1 1 1
10-37 ウオータパイプシール(ロワ) 1 1 1
10-38 ポンプケース(ロワ) 1 1 1
10-39
オイルシール 13.8-26-9.5
1 1 1
10-40
Oリング 3.5-36
1 1 1
10-41
ウオータポンプガイドプレート
1 1 1
10-42
ボルト
3 3 3
10-43 シム 35-41.9-0.1 A A A
シム 35-41.9-0.15 A A A
シム 35-41.9-0.3 A A A
シム 35-41.9-0.5 A A A
10-44 ドライブシャフト(S) 1 1 1
ドライブシャフト(L) 1 1 1
ドライブシャフト(UL) 1 1 1
10-45 ボールベアリング 7302A 1 1 1
10-46 カムロッド(S) 1 1 1
カムロッド(L) 1 1 1
カムロッド(UL) 1 1 1
10-47 クラッチカム 1 1 1
10-48 スプリングピン 3-12 1 1 1
10-49 スプリングピン 1 1 1
10-50 カムロッドブッシング 1 1 1
10-51
Oリング 2.4-5.8
2 2 2
10-52
Oリング 3.5-36
1 1 1
10-53 ストッパ カムロッドブッシング 1 1 1
10-54 ボルト 1 1 1
10-55 ナット 4 4 4
10-56 ワッシャ 8.1-16-1.5 4 4 4
10-57
プロペラアッシ(8”)
STD 9.9 L/UL
1 1 1

プロペラアッシ(9”)
STD 9.9 S
    15/20 L/UL
1 1 1

プロペラアッシ(10”)
STD 15/20 S
1 1 1

プロペラアッシ(7”)
OPT
1 1 1

プロペラアッシ(6”)
OPT
1 1 1

プロペラアッシ(7”)4ブレード
OPT
1 1 1

プロペラアッシ(11.5”)
OPT
1 1 1
10-58
プロペラハードウェアキット
1 1 1
10-59 *スラストホルダ プロペラ 1 1 1
10-60
*ワッシャ 12.5-32-2.5
1 1 1
10-61
*プロペラナット
1 1 1
10-62
*スプリットピン 3-22
1 1 1
10-63 サブウオータインレットホースプラグ
OPT
1 1 1

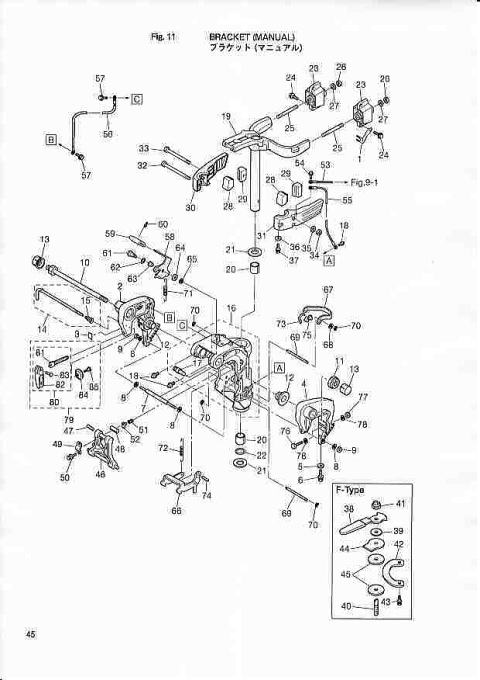

11 ブラケット(マニュアル)
11-1 ロックプレート ウオータパイプ 1 1 1
11-2 クランプブラケット(R) 1 1 1
11-3 コパイロットデカール
MF&EF/EFT
1 1 1
11-4 クランプブラケット(L) 1 1 1
11-5
アノード
1 1 1
11-6 ボルト 1 1 1
11-7 ディスタンスピース 1 1 1
11-8 ワッシャ 2 2 2
ワッシャ 2 2 2
11-9 ナット 2 2 2
11-10 スイベルブラケットシャフトアッシ 1 1 1
11-11 ナイロンナット 7/8 1 1 1
11-12 ブッシング 26-32 2 2 2
11-13 キャップナット ブラケットボルト
MF/EF
2 2 2
11-14 スラストロッドアッシ 1 1 1
11-15 *スラストロッドスプリング 1 1 1
11-16 スイベルブラケットアッシ 1 1 1
11-17 *ピン 1 1 1
11-18 グリスフィッティング 3 3 3
11-19 ステアリングシャフトアッシ 1 1 1
11-20 ブッシング 28-31-35 2 2 2
11-21 スラストプレート(アッパ) 2 2 2
11-22 Oリング 3.5-25.7 1 1 1
11-23 ラバーマウント(アッパ)
S&L
2 2 2
ラバーマウント(アッパ)
UL
2 2 2
11-24 ボルト 4 4 4
11-25 スタッド 10-95 2 2 2
11-26 ナイロンナット 10-P1.5 2 2 2
11-27 ワッシャ 2 2 2
11-28 ダンパ(ロワ) 2 2 2
11-29 ラバーマウント(ロワ) 2 2 2
11-30 マウントブラケット(R) 1 1 1
11-31 マウントブラケット(L) 1 1 1
11-32 ボルト 1 1 1
11-33 ボルト 2 2 2
11-34 ナット 3 3 3
11-35 ワッシャ 8.1-16-1.5 3 3 3
11-36
アノード
1 1 1
11-37 ボルト 1 1 1
11-38 フリクションレバー
Fタイプ
1 1 1
11-39 ワッシャ 8.1-20-0.8
Fタイプ
1 1 1
11-40 ボルト コパイロット
Fタイプ
1 1 1
11-41 ナイロンナット 8−P1.25
Fタイプ
1 1 1
11-42 プレート コパイロット
Fタイプ
1 1 1
11-43 ボルト
Fタイプ
2 2 2
11-44 ワッシャ コパイロット
Fタイプ
1 1 1
11-45 ディスク コパイロット
Fタイプ
2 2 2
11-46 チルトストッパ 1 1 1
11-47 スプリングピン 1 1 1
11-48 ブッシング 8.2-10-26.5 1 1 1
11-49 セッティングプレート 1 1 1
11-50 ボルト 2 2 2
11-51 フリクションスプリング 1 1 1
11-52 セッティングピース チルトストッパ 1 1 1
11-53 グランド(アースワイヤ) L=130 1 1 1
11-54 ボルト 2 2 2
11-55 グランド(アースワイヤ) L=130 1 1 1
11-56 グランド(アースワイヤ) L=130 1 1 1
11-57 ボルト 2 2 2
11-58 リバースロックレバー 1 1 1
11-59 リバースロックレバーグリップ 1 1 1
11-60 ストッパ リバースロックレバーグリップ 1 1 1
11-61 ショルダボルト 6-8 1 1 1
11-62 ワッシャ 1 1 1
11-63 ブッシング 8.1-20 1 1 1
11-64 ワッシャ 8.5-18-1.6 1 1 1
11-65 ワッシャ 6-16-1.5 1 1 1
11-66 リバースロック 1 1 1
11-67 リバースロックアーム 1 1 1
11-68 カラー 1 1 1
11-69 リバースロックシャフト B 2 2 2
11-70 Eリング d=5 4 4 4
11-71 リバースロックレバースプリング 1 1 1
11-72 リバースロックスプリング 1 1 1
11-73 リバースロックリンク 1 1 1
11-74 スプリングピン 1 1 1
11-75 ロッドスナップ 3.5-2 1 1 1
11-76 ボルト
OPT
4 4 4
11-77 ナット
OPT
4 4 4
11-78 ワッシャ
OPT
8 8 8
11-79
クランプスクリュキット
2 2 2
11-80 *クランプスクリュアッシ 1 1 1
11-81 **クランプスクリュ 1 1 1
11-82 **クランプスクリュハンドル 1 1 1
11-83 **リベット 3-22 1 1 1
11-84 *クランプスクリュパッド 1 1 1
11-85 *ショルダボルト 1 1 1

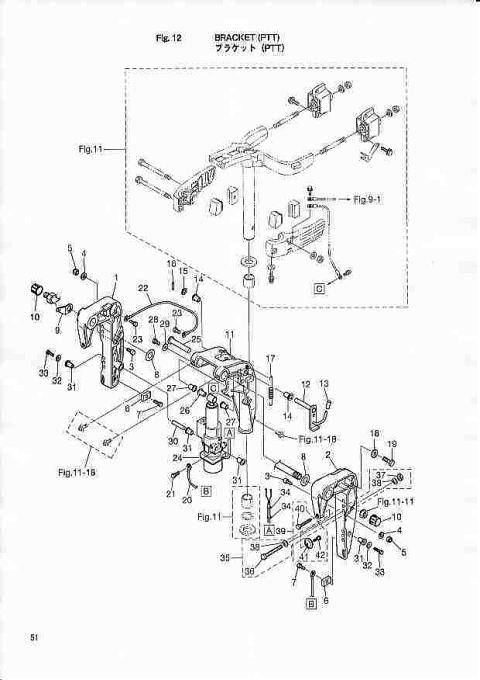

 12 ブラケット (PTT)
12-1 クランプブラケット(PTT−R) 1 1
12-2 クランプブラケット(PTT−L) 1 1
12-3 トリムロックピン 2 2
12-4 ワッシャ 8.1-16-1.5 2 2
12-5 ナイロンナット 8-P1.25 2 2
12-6
アノード
2 2
12-7 ボルト 2 2
12-8 ワッシャ 22-36-1 2 2
12-9 プレート 1 1
12-10 キャップナット ブラケットボルト 2 2
12-11 スイベルブラケットアッシ(PTT) 1 1
12-12 チルトストッパ(PTT) 1 1
12-13 チルトストッパグリップ 1 1
12-14 カラー 10.2-12-12 2 2
12-15 ワッシャ 1 1
12-16 スプリングピン 3.5-16 1 1
12-17 チルトストッパスプリング 1 1
12-18 ワッシャ 6.5-23-1.5 2 2
12-19 ボルト 2 2
12-20 グランド(アースワイヤ) L=130 1 1
12-21 ボルト 1 1
12-22 グランド(アースワイヤ) L=130 1 1
12-23 ボルト 2 2
12-24 PT アッシ 1 1
12-25 シリンダピン(アッパ) 1 1
12-26 ブッシング 13-16-31 1 1
12-27 ブッシング 13-17-19.5 2 2
12-28 ボルト 1 1
12-29 ワッシャ 6.5-23-1.5 1 1
12-30 シリンダピン(ロワ) 1 1
12-31 ブッシング 13-16-31 4 4
12-32 ワッシャ 8.5-28-1 2 2
12-33 ボルト 2 2
12-34 バンドリードワイヤ 203 2 2
12-35 リギングボルトセット
EFT/EPT
1 1
12-36 *ボルト
EFT/EPT
4 4
12-37 *ナット
EFT/EPT
4 4
12-38 *ワッシャ
EFT/EPT
8 8
12-39 クランプスクリュキット 2 2
12-40 *クランプスクリュ(PTT) 1 1
12-41 *クランプスクリュパッド 1 1
12-42 *ショルダボルト 1 1

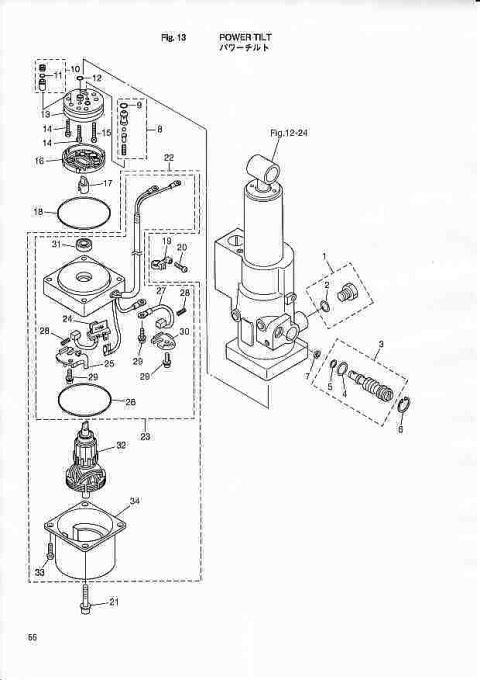

13 パワーチルト
13-1 キャップアッシ 1 1
13-2 *Oリング 1 1
13-3 マニュアルバルブ 1 1
13-4 *Oリング 2.4-9.8 1 1
13-5 *Oリング 1 1
13-6 Cリング 1 1
13-7 シールワッシャ 1 1
13-8 リリーフバルブアッシ 1 1
13-9 *Oリング 1 1
13-10 バルブアッシ 1 1
13-11 *Oリング 1.5-3.5 1 1
13-12 Oリング 2 2
13-13 ポンプ 1 1
13-14 ボルト 2 2
13-15 ボルト 1 1
13-16 フィルタ 1 1
13-17 カップリング ポンプ 1 1
13-18 Oリング 2-62.5 1 1
13-19 バンドリードワイヤ 1 1
13-20 プレコートスクリュ 5-12 1 1
13-21 ボルト 2 2
13-22 モータアッシ 1 1
13-23 *モータブラシアッシ 1 1
13-24 **ブレーカ 1 1
13-25 **ブレーカホルダ 1 1
13-26 **Oリング 1 1
13-27 **ブラシ 1 1
13-28 **ブラシスプリング 2 2
13-29 **スクリュ 3 3
13-30 **ブラシホルダ 1 1
13-31 **オイルシール 1 1
13-32 *アーマチュアアッシ 1 1
13-33 *スクリュ 2 2
13-34 *ヨークアッシ 1 1

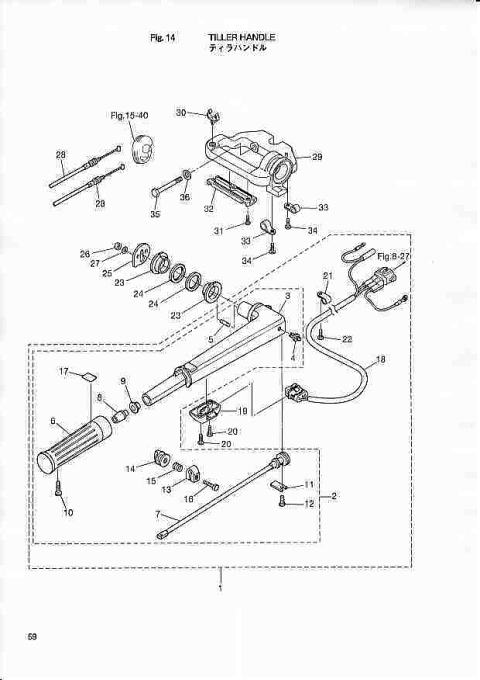

14 ティラハンドル
14-1 ティラハンドルアッシ(PTT)
EFT
1 1
14-2 *ティラハンドルアッシ
MF/EF
1 1 1
14-3 **ティラハンドル 1 1 1
14-4 **プラステックリベット 6.5 1 1 1
14-5 **スタッド 2 2 2
14-6 **グリップ 1 1 1
14-7 **スロットルシャフト 1 1 1
14-8 **スロットルシャフトダンパ 1 1 1
14-9 **ブッシング 14-15.8-7 1 1 1
14-10 **スクリュ 1 1 1
14-11 **スロットルシャフトサポート 1 1 1
14-12 **スクリュ 1 1 1
14-13 **フリクションピース 1 1 1
14-14 **アジャストナット 1 1 1
14-15 **スプリング 1 1 1
14-16 **ボルト 1 1 1
14-17 **スロットルデカール 1 1 1
14-18 *PTTスイッチアッシ
EFT
1 1
14-19 *スイッチボックス
EFT
1 1
14-20 *スクリュ
EFT
2 2
14-21 *クランプ 6.5-47.5P
EFT
1 1
14-22 *スクリュ
EFT
1 1
14-23 ブッシング ハンドル 2 2 2
14-24 ワッシャ 39-52-1 2 2 2
14-25 カバー プレートステアリング 1 1 1
14-26 ナット 2 2 2
14-27 ワッシャ 2 2 2
14-28 スロットルワイヤ 2 2 2
14-29 ステアリングブラケット 1 1 1
14-30 コードホルダ 1 1 1
14-31 スクリュ
MF&EF/EFT
3 3 3
14-32 コードホルダ
MF&EF/EFT
1 1 1
14-33 クランプ 6.5-47.5P
EFT
2 2
14-34 スクリュ
EFT
2 2
14-35 ボルト
MF&EF/EFT
2 2 2
14-36 ワッシャ
MF&EF/EFT
2 2 2

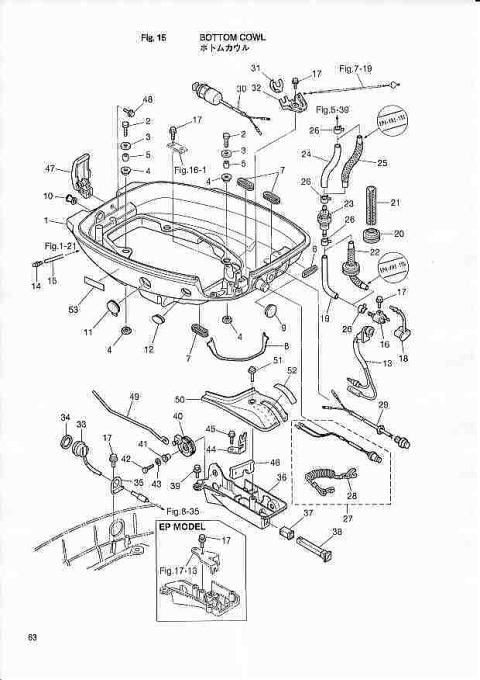

15 ボトムカウル
15-1 ボトムカウル 1 1 1
15-2 ボルト 4 4 4
15-3 ワッシャ ラバーマウント 4 4 4
15-4 マウント 8.5-14-2.5 8 8 8
15-5 スペーサ 6.25-9-15.7 4 4 4
15-6 グロメット バッテリーコード 1 1 1
15-7 グロメット シフトロッド 3 3 3
15-8 シール シフトレバーブラケット 1 1 1
15-9 グロメット 17-2.7
MF&EP/EPT
1 1 1
15-10 グロメット スロットルシャフト 1 1 1
15-11 グロメット
MF/EP&EF/EFT
1 1 1
15-12 グロメット 1 1 1
15-13 パイロットランプアッシ 1 1 1
15-14 ニップル ウオータ 1 1 1
15-15
ホース 5−330
1 1 1
15-16
フュエルコネクタ(エンジンメール)
1 1 1
15-17 ボルト
MF&EF/EFT
4 4 4
ボルト
EP
5 5
ボルト
EPT
7 7
15-18
フュエルコネクタプロテクタ
1 1 1
15-19
ホース 5−400
1 1 1
15-20 グロメット 22-2.5 1 1 1
15-21 フュエルホースプロテクタ 10.7-280 1 1 1
15-22 フュエルホース W/プロテクタ L=400
USA
1 1
15-23
フュエルフィルタアッシ
1 1 1
15-24
ホース 5−120
1 1 1
15-25 フュエルホース W/プロテクタ L=120
USA
1 1
15-26
クリップ 9.4
4 4 4
15-27
ストップスイッチアッシ
1 1 1
15-28
*ストップスイッチランヤードアッシ
1 1 1
15-29 メインスイッチアッシ
EF/EFT
1 1 1
15-30 ニュートラルスイッチ
EF/EFT
1 1 1
15-31 ニュートラルスイッチアクチエータ
EF/EFT
1 1 1
15-32 ニュートラルスイッチブラケット 1 1 1
15-33 PTTスイッチアッシ
EPT
1 1
15-34 ガスケット PTTスイッチ
EPT
1 1
15-35 PTTスイッチアッシブラケット
EPT
1 1
15-36 シフトレバーブラケット
MF&EF/EFT
1 1 1
15-37 ブッシング チョークノブ
MF&EF/EFT
1 1 1
15-38 チョークロッド
MF&EF/EFT
1 1 1
15-39 ボルト
MF&EF/EFT
2 2 2
15-40 スロットルドラムアッシ
MF&EF/EFT
1 1 1
15-41 カラー 6.1-9-7.4
MF&EF/EFT
1 1 1
15-42 ボルト
MF&EF/EFT
1 1 1
15-43 ワッシャ 6-16-1.5
MF&EF/EFT
2 2 2
15-44 スロットルワイヤブラケット
MF&EF/EFT
15-45 ボルト
MF&EF/EFT
1 1 1
15-46 グロメット シフトレバーロッド
MF&EF/EFT
1 1 1
15-47 カウルラッチアッシ 1 1 1
15-48 ボルト 1 1 1
15-49 スロットルロッド
MF&EF/EFT
1 1 1
15-50 シフトレバーブラケットカバー
MF&EF/EFT
1 1 1
15-51 スクリュ
MF&EF/EFT
1 1 1
15-52 シフトデカール(F−N−R)
MF&EF/EFT
1 1 1
15-53 ストレージデカール 1 1 1

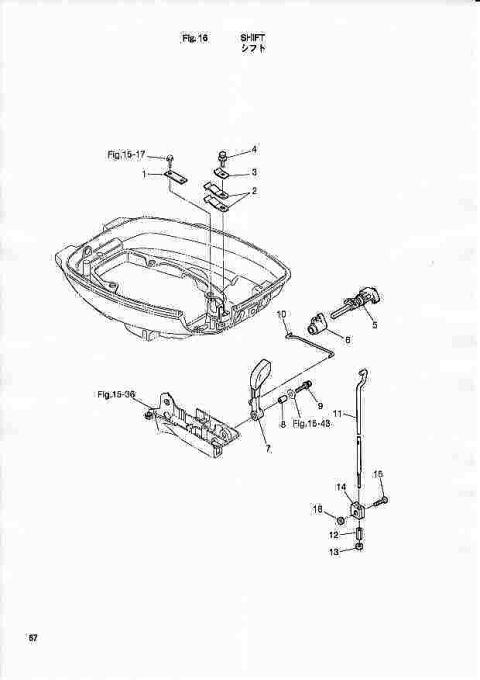

16 シフト
16-1 ホルダ シフトレバー 1 1 1
16-2 シフトレバーストッパ t=5 2 2 2
16-3 シフトレバーストッパ t=10 1 1 1
16-4 ボルト 1 1 1
16-5 シフトレバーシャフトアッシ 1 1 1
16-6 シフトアーム
MF&EF/EFT
1 1 1
16-7 シフトレバー
MF&EF/EFT
1 1 1
16-8 カラー 6.5-10.5-22.6
MF&EF/EFT
1 1 1
16-9 ボルト
MF&EF/EFT
1 1 1
16-10 シフトレバーシャフト
MF&EF/EFT
1 1 1
16-11 シフトロッド 1 1 1
16-12 シフトロッドジョイント 1 1 1
16-13 ナット 1 1 1
16-14 リバースロックリンクジョイント
MF/EF&EP
1 1 1
16-15 スクリュ
MF/EF&EP
1 1 1
16-16 ナット
MF/EF&EP
1 1 1

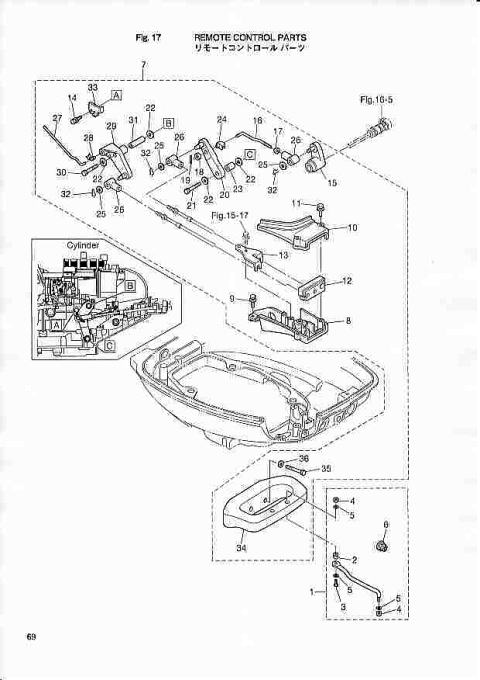

17 リモートコントロールパーツ
17-1 ドラックリンクアッシ H
EP/EPT
1 1
17-2 *スペーサ ドラックリンク H 1 1
17-3 *ボルト 3/8−50 1 1
17-4 *ナイロンナット 3/8 2 2
17-5 *ワッシャ 9.6-18-2 3 3
17-6 *シールリング ドラックリンク 1 1
17-7 リモートコントロールフィッティングアッシ 1 1 1
17-8 *リモートコントロールケーブルステー 1 1 1
17-9 *ボルト 3 3 3
17-10 *リモートコントロールケーブルステーカバー 1 1 1
17-11 *ボルト 6-35 2 2 2
17-12 *グロメット ケーブル 1 1 1
17-13 *ケーブルクリップアッシ 1 1 1
17-14 *ボルト 2 2 2
17-15 *シフトアーム(リモートコントロール) 1 1 1
17-16 *シフトレバーロッド 1 1 1
17-17 *ナット 1 1 1
17-18 *スペーサ 5-9.5-5 1 1 1
17-19 *スプリットピン 2-12 1 1 1
17-20 *シフトレバー(リモートコントロール) 1 1 1
17-21 *ボルト 1 1 1
17-22 *ワッシャ 6-16-1.5 4 4 4
17-23 *カラー 6.2-9-9.3 1 1 1
17-24 *ロッドスナップ 5-3 1 1 1
17-25 *ワッシャ 8.5-18-1.6 3 3 3
17-26 *ケーグルジョイント 3 3 3
17-27 *スロットルロッド リモコンケーブル 1 1 1
17-28 *ロッドスナップ 3−B 1 1 1
17-29 *スロットルレバー(リモートコントロール) 1 1 1
17-30 *ボルト 1 1 1
17-31 *カラー 6.2-9-30.8 1 1 1
17-32 *スナップピン d=8 3 3 3
17-33 *スロットルレバーストッパ 1 1 1
17-34 *ステアリングブラケット 1 1 1
17-35 *ボルト 2 2 2
17-36 *ワッシャ 2 2 2

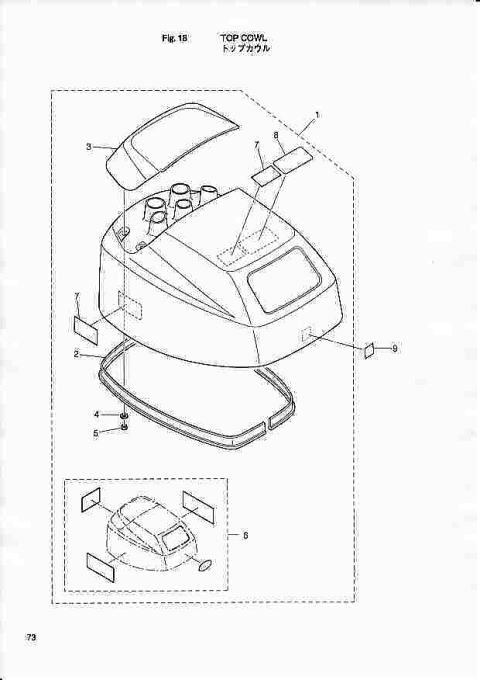

18 トップカウル
18-1 トップカウルアッシ 1 1 1
18-2 *トップカウルシール L=1520 1 1 1
18-3 *チルトハンドル 1 1 1
18-4 *ワッシャ 6-16-1.5 4 4 4
18-5 *ナイロンナット 6-P1.0 4 4 4
18-6 *デカールセット(MFS9.9C) 1
*デカールセット(MFS15C) 1
*デカールセット(MFS20C) 1
18-7 *PTTデカール
EFT/EPT
2 2
18-8 *コーションデカール 1 1 1
18-9 オイルプレッシャデカール 1 1 1

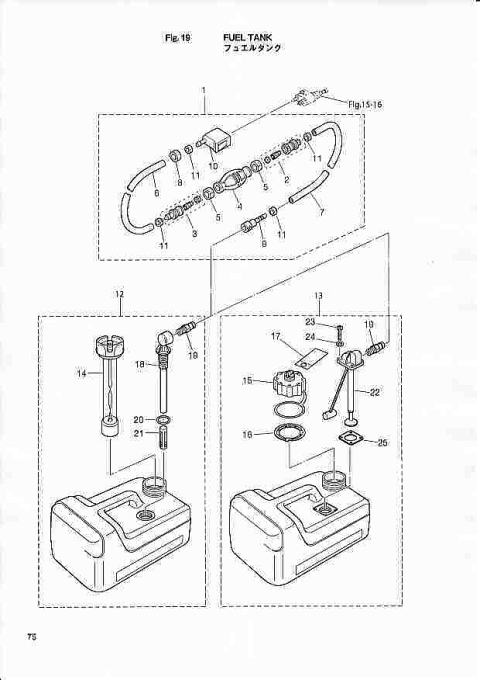

19 フュエルタンク
19-1
プライマバルブアッシ
1 1 1
プライマバルブアッシ
USA
1 1
19-2
*ジョイントアッシ(インレット)
1 1 1
19-3
*ジョイントアッシ(アウトレット)
1 1 1
19-4
*プライマバルブ
1 1 1
*プライマバルブ 1 1
19-5
*クランプ
2 2 2
19-6
*ホース 7−700
1 1 1
*ローパーミェーションホース L=700
USA
1 1
19-7
*ホース 7−1600
1 1 1
*ローパーミェーションホース L=1600
USA
1 1
19-8
*フュエルコネクタマーク
1 1
19-9
*フュエルコネクタ(タンクフィメール)
1 1 1
19-10
*フュエルコネクタ(エンジンフィメール)
1 1 1
19-11
*クランプ
4 4 4
19-12
フュエルタンクアッシ 12L
1 1 1
19-13 フュエルタンクアッシ 12L
USA
1 1
19-14
*フュエルゲージベントキャップアッシ
1 1 1

**ガスケット
1 1 1
19-15 *フュエルタンクキャップアッシ
USA
1 1
19-16 *リテーニングリング
USA
1 1
19-17 *インストラクションタグ
USA
1 1
19-18
*ピックアップエルボアッシ
1 1 1
19-19
*クイックコネクタ(タンクメール)
1 1 1
19-20
*Oリング
1 1 1
19-21
*フィルタ
1 1 1
19-22 *フュエルピックアップアッシ W/ゲージ 1 1
19-23 *スクリュ
USA
4 4
19-24 *ワッシャ
USA
4 4
19-25 *ガスケット
USA
1 1

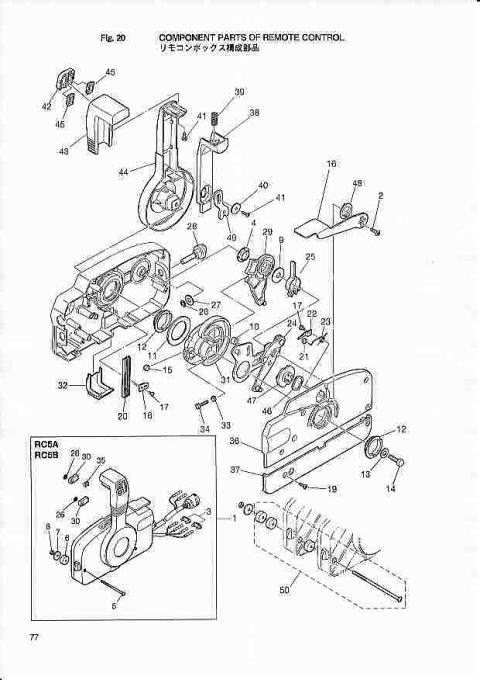

 20 リモコンボックス構成部品
20-1 リモートコントロールヘッドアッシ(RC5A)
EPT
1 1
リモートコントロールヘッドアッシ(RC5B)
EP
1 1
20-2 *スクリュ 2 2
20-3 *ターミナルケーブル
RC5B EP
2 2
20-4 *ブッシング B 1 1
20-5 *スクリュ 3 3
20-6 *スペーサ 3 3
20-7 *ワッシャ リモコンボックス 3 3
20-8 *ナット 3 3
20-9 *ワッシャ 1 1
20-10 *ローラ 1 1
20-11 *スラストプレート 1 1
20-12 *ブッシング A 2 2
20-13 *ワッシャ 1 1
20-14 *ボルト 1 1
20-15 *デテントローラ 1 1
20-16 *フリースロットルレバー 1 1
20-17 *スクリュ 2 2
20-18 *デテントリテーナ 1 1
20-19 *スクリュ 5 5
20-20 *デテントスプリング 5 5
20-21 *フリースロットルローラ 1 1
20-22 *ローラリテーナ 1 1
20-23 *フリースロットルスプリング 1 1
20-24 *スロットルアーム 1 1
20-25 *スロットルフリクションアーム 1 1
20-26 *Eリング d=6 3 3
20-27 *ワッシャ 1 1
20-28 *アジャストスクリュ スロットルフリクション 1 1
20-29 *シフトギアアッシ 1 1
20-30 *ケーブルターミナル 2 2
20-31 *ドライブギア 1 1
20-32 *ワイヤーカバー 1 1
20-33 *ナット 1 1
20-34 *ボルト 1 1
20-35 *グロメット 1 1
20-36 *リヤハウジング 1 1
20-37 *リヤパネル 1 1
20-38 *ニュートラルロックアーム 1 1
20-39 *ニュートラルロックスプリング 1 1
20-40 *ワッシャ ロックアーム 1 1
20-41 *スクリュ 2 2
20-42 *チルトスイッチカバー 1 1
20-43 *グリップ 1 1
20-44 *コントロールレバー 1 1
20-45 *チルトスイッチプラグ
RC5A EPT
1 1
*チルトスイッチプラグ
RC5B EP
2 2
20-46 *ウェーブワッシャ 1 1
20-47 *フリースロットルドラム 1 1
20-48 *ブッシング D 1 1
20-49 *プレート ロックアーム 1 1
20-50 ツインリモートコントロールキット 1 1

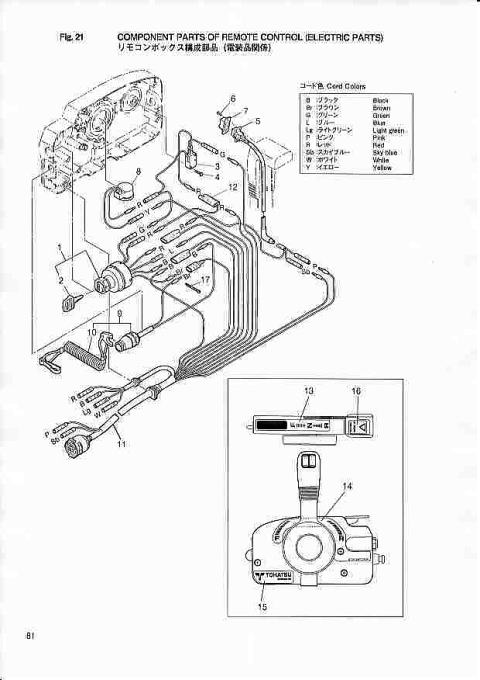

 21 リモコンボックス構成部品(電装品関係)
21-1 メインスイッチアッシ 1 1
21-2
*メインスイッチキー No,301
A A

*メインスイッチキー No,302
A A

*メインスイッチキー No,303
A A
21-3 ニュートラルスイッチ(リモートコントロール) 1 1
21-4 スクリュ 2 2
21-5 PTTスイッチアッシ
EPT
1 1
21-6 スクリュ
EPT
2 2
21-7 PTTスイッチカバー
EPT
1 1
21-8 オーバヒートブザー 1 1
21-9 ストップスイッチアッシ 1 1
21-10
*ストップスイッチランヤードアッシ
1 1
21-11 コードアッシ L=6200 1 1
21-12 アシストコード(レッド) L=200 1 1
21-13 デカール(レバー) 1 1
21-14 デカール(トーハツ) 1 1
21-15 シフトポジションデカール 1 1
21-16 シフトポジションサイドデカール 1 1
21-17 バンド リードワイヤ 2 2

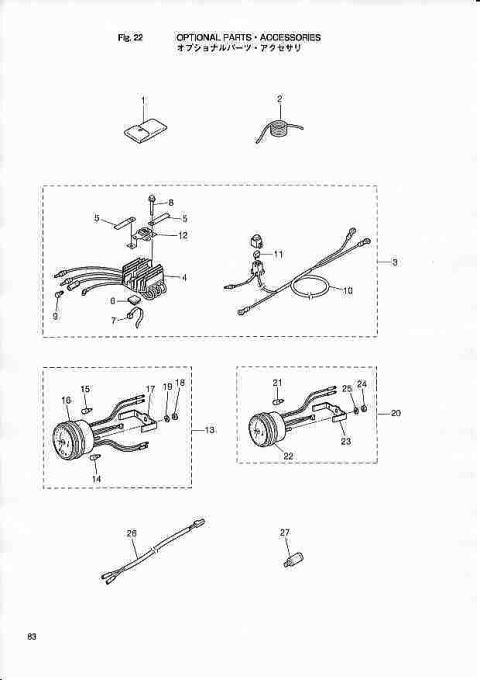

22 オプショナルパーツ・アクセサリ
22-1
ツールキット
1 1 1
22-2
セーフティロープ 6−1600
1 1 1
22-3 レクチファイヤーキット 1 1 1
22-4 *レクチファイヤコンプリート 1 1 1
22-5 *クランプ 6.5-47.5P 2 2 2
22-6 *バンドマウント 1 1 1
22-7 *バンドリードワイヤ 203 1 1 1
22-8 *ボルト 2 2 2
22-9 *ケーブルターミナルプラグ 1 1 1
22-10 *エクステンションコード L=3000 1 1 1
22-11 *ヒューズ 30A 1 1 1
22-12 *ヒューズホルダブラケット 1 1 1
22-13 タコメータ W/オイルランプ
EP/EPT
1 1
22-14 *オイルバルブ 12V−1.7W
EP/EPT
1 1
22-15 *メータバルブ 12V−1.8W 1 1
22-16 *メータダンパ 1 1
22-17 *フィッティングプレート 1 1
22-18 *ナット 2 2
22-19 *スプリングワッシャ 2 2
22-20 タコメータアッシ
MF&EF/EFT
1 1 1
22-21 *メータバルブ 12V−1.8W 1 1 1
22-22 *メータダンパ 1 1 1
22-23 *フィッティングプレート 1 1 1
22-24 *ナット 2 2 2
22-25 *スプリングワッシャ 2 2 2
22-26 タコメータリードワイヤ L=6000
MF&EF/EFT
1 1 1
22-27
フラッシングプラグ
1 1 1

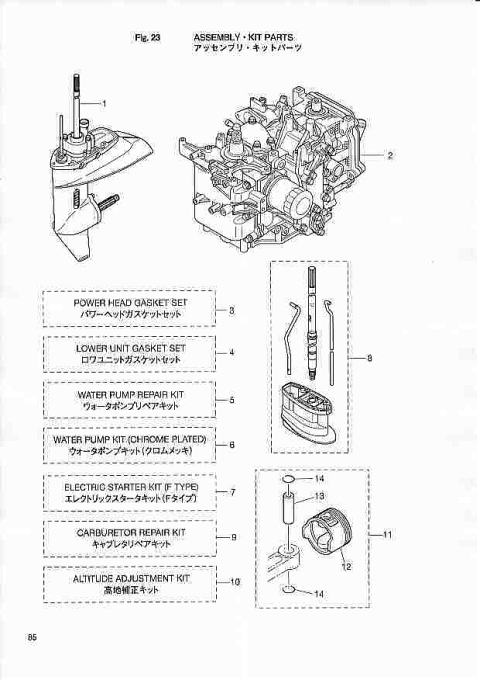

23 アッセンブリ・キットパーツ
23-1 ロアユニットアッシ(S) 1 1 1
ロアユニットアッシ(L) 1 1 1
ロアユニットアッシ(UL) 1 1 1
23-2 エンジンショートブロックキット 1 1 1
23-3 パワーヘッドガスケットセット 1 1 1
23-4
ロアユニットガスケットセット
1 1 1
23-5
ウオータポンプリペアキット
1 1 1
23-6
ウオータポンプリペアキット(クロムメッキ)
1 1 1
23-7 エレクトリックスタータキット(Fタイプ) 1 1 1
23-8 エクステンションハウジングキット(UL)
L→UL
1 1 1
23-9
キャブレタリペアキット
1 1 1
23-10 高地補正キット 1
高地補正キット 1
23-11 ピストンリペアキット 2 2 2
23-12 *ピストン 1 1 1
23-13 *ピストンピン 1 1 1
23-14 *ピストンピンクリップ 2 2 2
