2012年 002−21040−7版 (全ての掲載では有りません)

通販ショップ取扱い商品は 品名をクリックしてご確認頂けます
(新しく取り扱った商品や 取り止めした場合など 直ぐに反映出来て無い場合が有ります)

注意:部品品番や価格は変動する為 記載していません 通販ショップでご確認下さい
    パーツリスト情報 メーカーの変更などで変わる場合が有ります 参考資料としてご利用下さい

個人制作リストの為 誤字など有る場合が有ります 責任は持ちません ご理解下さい。

(2019年01月 調整)































*マークは
その上の商品に
セットされています

重複注文に注意
(2A) (2B) 2.5A2 3.5A2 3.5B2

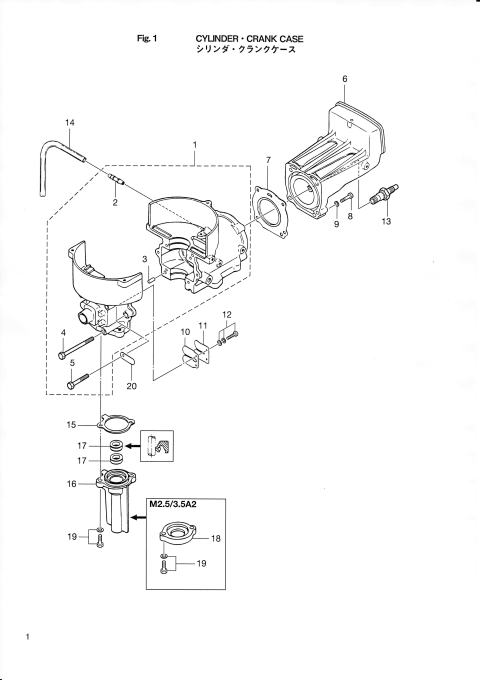

1 シリンダ・クランクケース
1-1 シリンダブロック&クランクケースアッシ 1 1 1
シリンダブロック&クランクケースアッシ 1 1
1-2 *ニップル 5.5−5 1 1 1 1 1
1-3
*ダウェルピン 6−12
2 2 2 2 2
1-4 *ボルト 4 4 4 4 4
1-5 *ボルト 2 2 2 2 2
1-6 シリンダヘッド 1 1 1 1 1
1-7
シリンダヘッドガスケット
1 1 1 1 1
1-8
ボルト
4 4 4 4 4
1-9
ワッシャ
4 4 4 4 4
1-10 リードバルブ 1 1 1 1 1
1-11 リードバルブストッパ 1 1 1 1 1
1-12 スクリュ 2 2 2 2 2
1-13
スパークプラグ
(BP6HS−10)
1 1 1 1 1

スパークプラグ
(BPR6HS−10)
1 1 1 1 1
1-14
ホース 3−150
1 1 1 1 1
1-15
クランクケースヘッドガスケト
1 1
1-16 クランクケースヘッド 1 1
1-17
オイルシール 10.1−20−7
2 2
1-18 クランクケースヘッド 1 1 1
1-19 ボルト 2 2 2 2 2
1-20 クランプ 6.5−47.5P 1 1 1 1 1

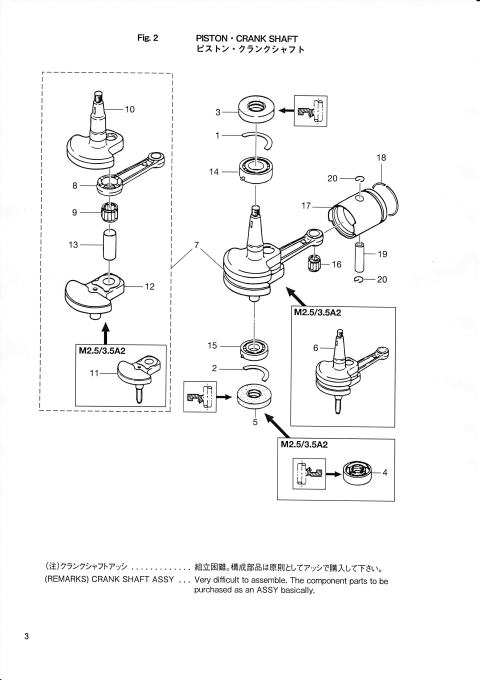

2 ピストン・クランクシャフト
(2A) (2B) 2.5A2 3.5A2 3.5B
2-1 スラストプレート(アッパ) 1 1 1 1 1
2-2 スラストプレート(ロア) 1 1 1
スラストプレート(ロア) 1 1
2-3
オイルシール 20−42−8
1 1 1 1 1
2-4
オイルシール 15−35−15
1 1 1
2-5
オイルシール 17−40−8
1 1
2-6 クランクシャフトサブアッシ 1 1 1
2-7 クランクシャフトサブアッシ 1 1
2-8 *コンロッド 1 1 1 1 1
2-9 *ローラベアリング 16−22−12 1 1 1 1 1
2-10 *クランクシャフト A 1 1 1 1 1
2-11 *クランクシャフト D 1 1 1
2-12 *クランクシャフト D 1 1
2-13 *クランクピン
2-14 メインベアリング 6004 1 1 1 1 1
2-15 ボールベアリング 6202 1 1 1
2-15 ボールベアリング 6203 1 1
2-16 ローラーベアリング 10.5-14-15  1  1  1  1  1
2-17
ピストン
1 1 1 1 1
ピストン(0.5 O/S) 1 1 1 1 1
2-18
ピストンリング
1 1 1 1 1
ピストンリング(0.5 O/S) 1 1 1 1 1
2-19 ピストンピン 1 1 1 1 1
2-20 ピストンピンクリップ 2 2 2 2 2

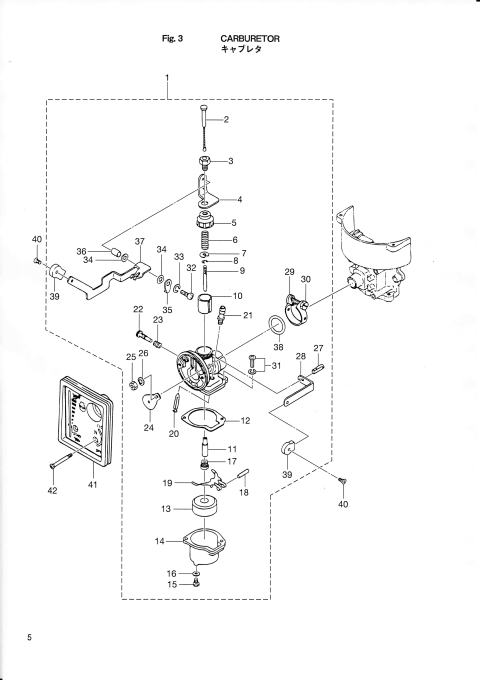

3 キャブレター
(2A) (2B) 2.5A2 3.5A2 3.5B
3-1 キャブレタアッシ 1 1
キャブレタアッシ 1

キャブレタアッシ
(図面エラー 39は付属致しません)
1 1
3-2 *スロットルワイヤ 1 1 1 1 1
3-3 *スクリュスロットルレバーホルダ 1 1 1 1 1
3-4 *スロットルレバ-ーホルダ 1 1 1 1 1
3-5 *キャブレタボディキャップ 1 1 1 1 1
3-6 *スロットルバルブスプリング 1 1 1 1 1
3-7 *スプリングレシーバ 1 1 1 1 1
3-8 *ジェットニードルクリップ 1 1 1 1 1
3-9 *ジェットニードル(#256) 1 1 1 1 1
3-10 *スロットルバルブ 1 1
*スロットルバルブ 1
*スロットルバルブ 1 1
3-11 *ニードルジェット 1 1 1 1 1
3-12
*フロートチャンバガスケット
1 1 1 1 1
3-13
*フロート
1 1 1 1 1
3-14 *フロートチャンバ 1 1 1 1 1
3-15
*ドレンスクリュ
1 1 1 1 1
3-16
*ガスケット ドレンスクリュ
1 1 1 1 1
3-17
*メインジェット(#86)
1 1 1 1 1
3-18
*フロートアームピン
1 1 1 1 1
3-19
*フロートヒンジ
1 1 1 1 1
3-20
*フロートバルブ
(ニードル バルブ)
1 1 1 1 1
3-21
*ニードルバルブシート
1 1 1 1 1
3-22 *アジャストスクリュ スロットルフリクション 1 1 1 1 1
3-23 *スプリング スローストップスクリュ 1 1 1 1 1
3-24 *チョークプレート 1 1 1 1 1
3-25 *チョークプレートナット 1 1 1 1 1
3-26 *スプリングワッシャ 1 1 1 1 1
3-27 *シャッターボルト 1 1 1 1 1
3-28 *シャッタレバー 1 1 1 1 1
3-29 *キャブレタボディバンド 1 1 1 1 1
3-30 *キャブレタボディバンドボルト 1 1 1 1 1
3-31 *スクリュ 2 2 2 2 2
3-32 *スクリュ 1 1 1 1 1
3-33 *スロットルレバーワッシャ 1 1 1 1 1
3-34 *スロットルレバーガスケット 2 2 2 2 2
3-35 *スロットルレバーエンド 1 1 1 1 1
3-36 *スロットルレバーカラー 1 1 1 1 1
3-37 *スロットルレバー 1 1 1 1 1
3-38
*Oリング 2.4−15.7
1 1 1 1 1
3-39
ノブ スロットルチョークレバー
(図面エラー キャブアッシに付属しません)
2 2 2 2 2
3-40
スクリュ
2 2 2 2 2
3-41 キャブレタカバー W/デカール 1 1
キャブレタカバー W/デカール 1
キャブレタカバー W/デカール 1 1
3-42 スクリュ 2 2 2 2 2

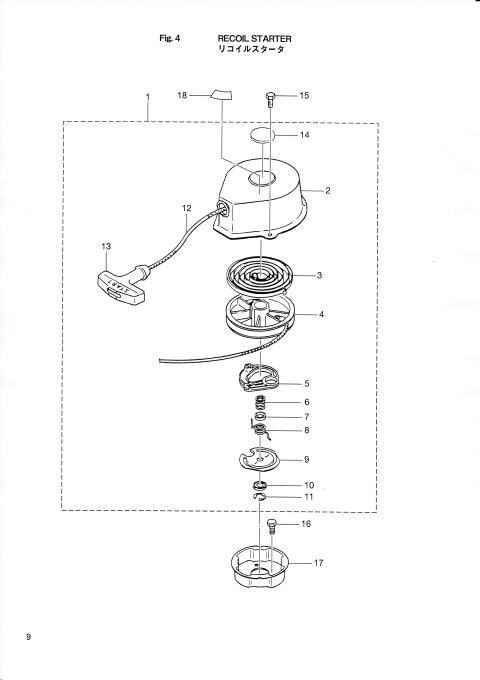

4 リコイルスタータ
4-1
リコイルスタータアッシ
1 1 1 1 1
4-2 *スタータケース 1 1 1 1 1
4-3 *スタータスプリング 1 1 1 1 1
4-4 *リール 1 1 1 1 1
4-5 *ラチェット 1 1 1 1 1
4-6 *フリクションスプリング 1 1 1 1 1
4-7 *スプリングカバー 1 1 1 1 1
4-8 *リターンスプリング 1 1 1 1 1
4-9 *フリクションプレート 1 1 1 1 1
4-10 *スラストワッシャ 1 1 1 1 1
4-11 *Eリング 1 1 1 1 1
4-12
*スタータロープ 4−1250
1 1 1 1 1
4-13
*スタータハンドル
1 1 1 1 1
4-14 *パッド リコイルスタータ 1 1 1 1 1
4-15 ボルト 3 3 3 3 3
4-16 ボルト 3 3 3 3 3
4-17 スタータプーリ 1 1 1 1 1
4-18 コーションデカール(CE−C) 1 1 1 1 1

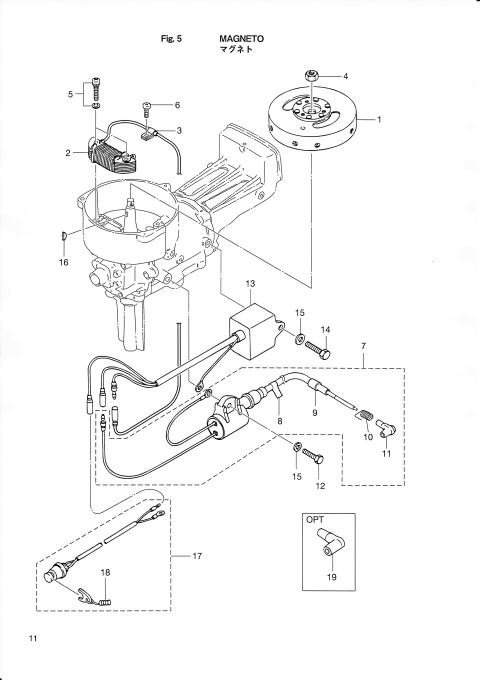

 5 マグネット
5-1 フライホイールアッシ 1 1 1 1 1
5-2 エキサイタコイル 1 1 1 1 1
5-3 クランプ 1 1 1 1 1
5-4 ナット 10−P1.25 1 1 1 1 1
5-5 スクリュ 2 2 2 2 2
5-6 スクリュ 1 1 1 1 1
5-7 イグニッションコイルアッシ W/ラベル 1 1 1 1 1
5-8 *コーションデカール(B) 1 1 1 1 1
5-9 *プロテクタ 1 1 1 1 1
5-10 *プラブキャップターミナル 1 1 1 1 1
5-11 *プラグキャップ 1 1 1 1 1
5-12 ボルト 1 1 1 1 1
5-13 CDユニット 1 1 1 1 1
5-14 ボルト 1 1 1 1 1
5-15 ワッシャ 6−16−1.5 2 2 2 2 2
5-16 キー マグネット 1 1 1 1 1
5-17
ストップスイッチアッシ
1 1 1 1 1
5-18
*ストップスイッチランヤードアッシ
1 1 1 1 1
5-19
プラグキャップ W/レジスタンス
1 1 1 1 1

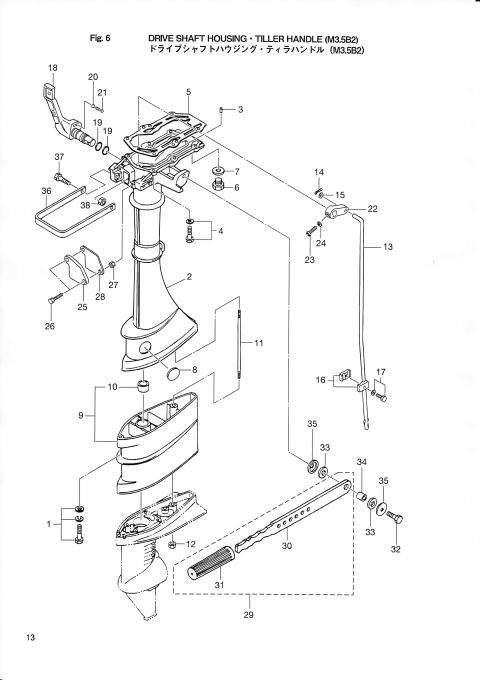

6 ドライブシャフトハウジング・ティラハンドル (M3.5B2) シフト有り
(2A) (2B) 2.5A2 3.5A2 3.5B
6-1 ボルト
1 1
6-2 ドライブシャフトハウジング(S) 1 1
6-3
ダウェルピン 6−12
2 2 2 2 2
6-4 ボルト 6 6 6 6 6
6-5
ドライブシャフトハウジングガスケット
1 1 1 1 1
6-6
ボルト
1 1

フラッシング プラグ
1 1
6-7
ガスケット 8.1−15−1
1 1
6-8
グロメット 29−3
1 1
6-9 エクステンションハウジング(L)
1 1
6-10 *ドライブシャフトブッシング
1 1
6-11 スタッド 6−171
1 1
6-12 ナット
1 1
6-13 シフトロッド(S) 1 1
6-14 スプリットピン 2−12 1 1
6-15 ワッシャ 1 1
6-16 シフトロッドジョイントアッシ 1 1
6-17 ボルト 1 1
6-18
シフトレバ
1 1
6-19
Oリング 2−10
2 2
6-20
セラミックボール 7.7
1 1
6-21
スプリング シフトレバーストッパ
1 1
6-22
シフトロッドレバー
1 1
6-23 タッピングスクリュ 4−20 1 1
6-24 ワッシャ 1 1
6-25
カバー シフトレバー
1 1
6-26 ボルト 2 2
6-27 ボルト 2 2
6-28
ガスケット シフトロッドレバーカバー
1 1
6-29 ティラハンドルアッシ 1 1 1 1 1
6-30 *ティラハンドル
6-31
*グリップ ティラハンドル
6-32 ボルト
6-33 ティラハンドルダンパ
6-34 スペーサ 8.4−12−14.2
6-35 ワッシャ マウントラバー 6.5−21−1
6-36 キャリングハンドル
6-37 ボルト
6-38 ナット

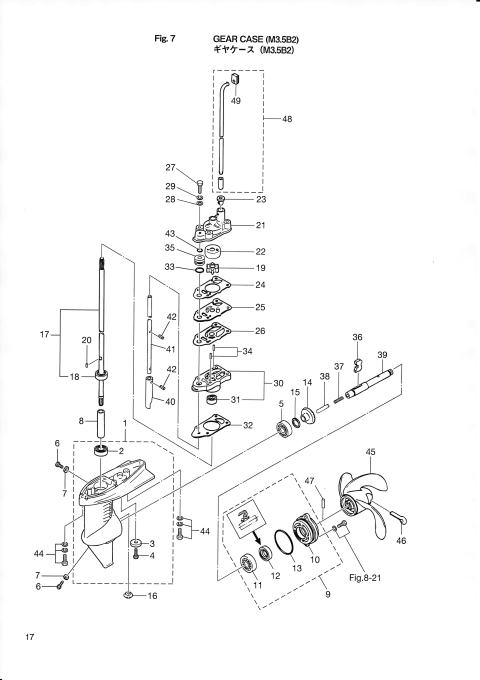

7 ギアケース (M3.5B2)
(2A) (2B) 2.5A2 3.5A2 3.5B
7-1
ギアケースアッシ
1 1
7-2
*ボールベアリング 6000
1 1 1 1 1
7-3
*アノード
1 1 1 1 1
7-4 *ボルト 1 1 1 1 1
7-5
ボールベアリング 6004
1 1
7-6
プラグ
2 2 2 2 2
7-7
ガスケット 8.1−15−1
2 2 2 2 2
7-8 スペーサー 10.1−15−72 1 1
7-9 プロペラシャフトハウジングアッシ 1 1
7-10 *プロペラシャフトハウジング 1 1
7-11
*ボールベアリング 6001
1 1
7-12
*オイルシール 12−24−8
1 1
7-13
*Oリング 3.2−47
1 1
7-14
ベベルギアアッシ(A)
1 1
7-15 シム 21−28−0.1 A A
シム 21−28−0.15 A A
7-16
ベベルギアB
1 1
7-17 ドライブシャフトアッシ(S) 1 1
ドライブシャフトアッシ(L) 1 1
7-18
*ボールベアリング 6000
1 1
7-19
ウオータポンプインペラ
1 1
7-20
キー ポンプインペラ 2−11
1 1
7-21
ポンプケース(アッパ)
1 1
7-22
ポンプケースライナ
1 1
7-23
グロメット ウオーターパイプ(ロア)
1 1
7-24
ポンプケースガスケット
1 1
7-25
ウオータポンプガイドプレート
1 1
7-26
ガイドプレートガスケット
1 1
7-27
ボルト
4 4
7-28
ワッシャ
4 4
7-29
スプリングワッシャ
4 4
7-30
ポンプケースアッシ(ロア)
1 1
7-31
*オイルシール
1 1
7-32
ポンプケースガスケット(ロア)
1 1
7-33
Oリング 2.4−9.5
1 1
7-34
キー
2 2
7-35
カムロッドブッシング
1 1
7-36
クラッチ
1 1
7-37
スプリング クラッチ
1 1
7-38
プッシュロッド クラッチ
1 1
7-39 プロペラシャフト 1 1
7-40 クラッチカム 1 1
7-41 カムロッド(S) 1 1
カムロッド(L) 1 1
7-42 スプリングピン 3−8 2 2
7-43
Oリング A 2.5−4.9
1 1
7-44 ボルト 2 2
7-45
プロペラアッシ(6”)(プラスティック)
1 1 1 1 1

プロペラアッシ(7”)(プラスティック)
1 1 1 1 1

プロペラアッシ(4.5”)(プラスティック)
1 1 1 1 1

プロペラアッシ(6”)(アルミ)ソリッド
1 1 1 1 1

プロペラアッシ(6”)(アルミ)ハブ
1 1 1 1 1
7-46
スプリットピン 4−35
1 1 1 1 1
7-47
シャーピン 4−24
1 1 1 1 1
7-48 ウオータパイプアッシ(S) 1 1
ウオータパイプアッシ(L) 1 1
7-49
グロメット ウオータパイプ(アッパ)
1 1 1 1 1

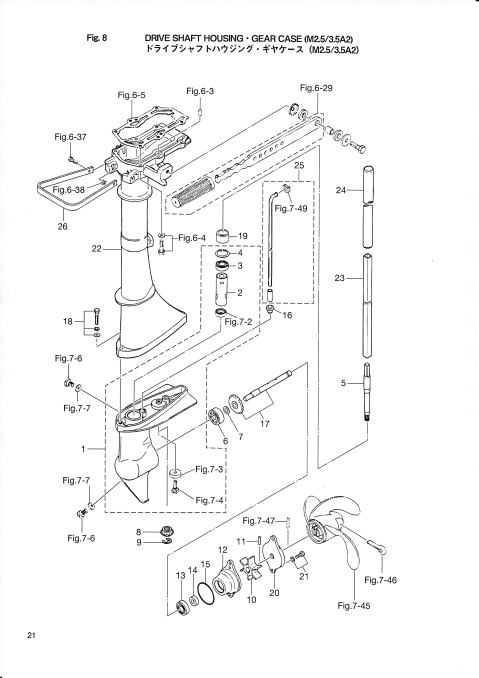

8 ドライブシャフトハウジング・ギアケース
(2A) (2B) 2.5A2 3.5A2 3.5B
8-1 ギアケースアッシ 1 1 1
8-2 *スペーサ ドライブシャフトベアリング 1 1 1
8-3
*ボールベアリング 6001
1 1 1
8-4 *Cリング d=28 1 1 1
8-5 ドライブシャフト(ロア) 1 1 1
8-6 ボールベアリング 6300 1 1 1
8-7 シム 17.5−10.2−0.05 A A A
シム 17.5−10.2−0.1 A A A
シム 17.5−10.2−0.2 A A A
8-8 ベベルギアB 1 1 1
8-9 Eリング d=7 1 1 1
8-10
ウオータポンプインペラ
1 1 1
8-11
キーインペラ 4−15
1 1 1
8-12 ウオータポンプケース 1 1 1
8-13
ボールベアリング 6001
1 1 1
8-14
オイルシール 12−24−8
1 1 1
8-15
Oリング 1.5−47.75
1 1 1
8-16 グロメット ウオータパイプ(ロア) 1 1 1
8-17 プロペラシャフトアッシ 1 1 1
8-18 ボルト 2 2 2
8-19
オイルシール 13−28.1−18
1 1 1
8-20 ウオータポンプケースカバー 1 1 1
8-21 ボルト 2 2 2
8-22 ドライブシャフトハウジング(S) 1 1 1
ドライブシャフトハウジング(L) 1 1 1
8-23 ドライブシャフト(アッパ S) 1 1 1
ドライブシャフト(アッパ L) 1 1 1
8-24 ガードパイプ S ドライブシャフト 1 1 1
ガードパイプ L ドライブシャフト 1 1 1
8-25 ウオータパイプアッシ(S) 1 1 1
ウオータパイプアッシ(L) 1 1 1
8-26 キャリングハンドル 1 1 1

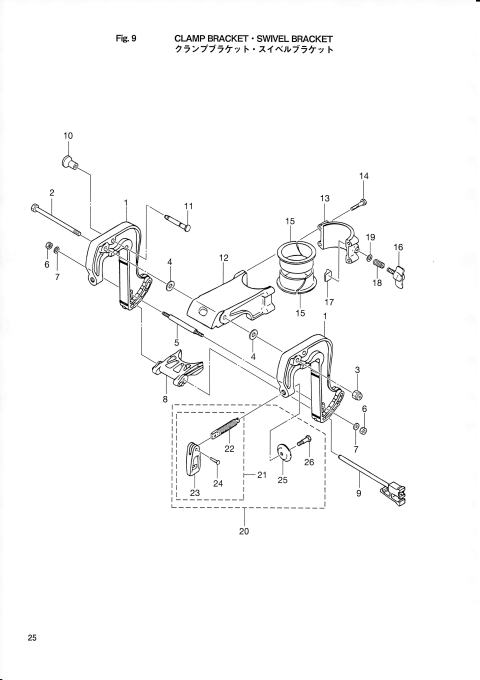

9 クランプブラケット・スイベルブラケット
9-1 クランプブラケット 1 1 1 1 1
9-2 ボルト 8−122 1 1 1 1 1
9-3 ナイロンナット 8−P1.25 1 1 1 1 1
9-4 ワッシャ 8.5−28−1 2 2 2 2 2
9-5 ディスタンスピース 1 1 1 1 1
9-6 ナット 2 2 2 2 2
9-7 ワッシャ 3 3 3 3 3
9-8 スラストサポータ 1 1 1 1 1
9-9 スラストロッドアッシ 1 1 1 1 1
9-10 ノブ チルトストッパ 1 1 1 1 1
9-11 チルトストッパ 1 1 1 1 1
9-12 スイベルブラケット A 1 1 1 1 1
9-13 スイベルブラケット B 1 1 1 1 1
9-14 ボルト 4 4 4 4 4
9-15 ブッシング ピボット 2 2 2 2 2
9-16
フリクションノブ
1 1 1 1 1
9-17 フリクションピース 1 1 1 1 1
9-18
スプリング フリクションプレート
1 1 1 1 1
9-19
ワッシャ
1 1 1 1 1
9-20
クランプスクリュキット
2 2 2 2 2
9-21 *クランプスクリュアッシ 1 1 1 1 1
9-22 **クランプスクリュ 1 1 1 1 1
9-23 **クランプスクリュハンドル 1 1 1 1 1
9-24 **リベット 1 1 1 1 1
9-25 *クランプスクリュパッド 1 1 1 1 1
9-26 *ショルダボルト 1 1 1 1 1

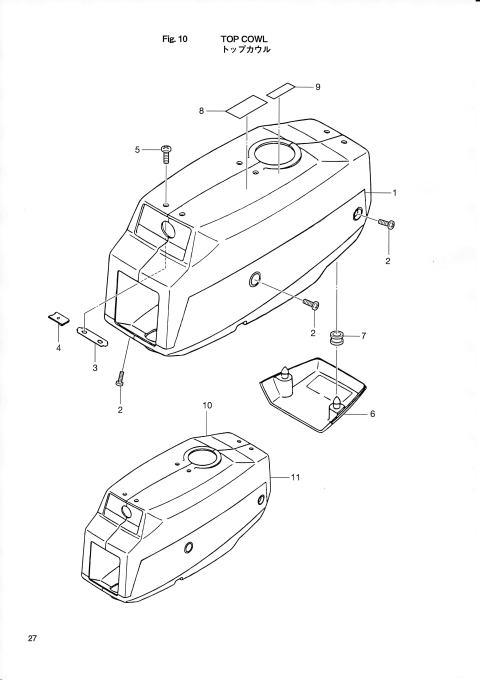

10 トップカウル
(2A) (2B) 2.5A2 3.5A2 3.5B
10-1 デカールセット (M2.5A2) 1
デカールセット (M3.5A2) 1
デカールセット (M3.5B2) 1
10-2 スクリュ 6 6 6 6 6
10-3 トップカウルジョイントプレート 4 4 4 4 4
10-4 ナット モーターカバーセットプレート 8 8 8 8 8
10-5 スクリュ 8 8 8 8 8
10-6 カバーピラグキャップ 1 1 1 1 1
10-7 グロメット 16−5−2.5 2 2 2 2 2
10-8 コーションデカール (A) 1 1 1 1 1
10-9 コーションデカール (PL−B) 1 1
10-10 トップカウルサブアッシ(R) 1 1 1
トップカウルサブアッシ(R)
(シフトデカール)
1 1
10-11 トップカウルサブアッシ(L) 1 1 1 1 1

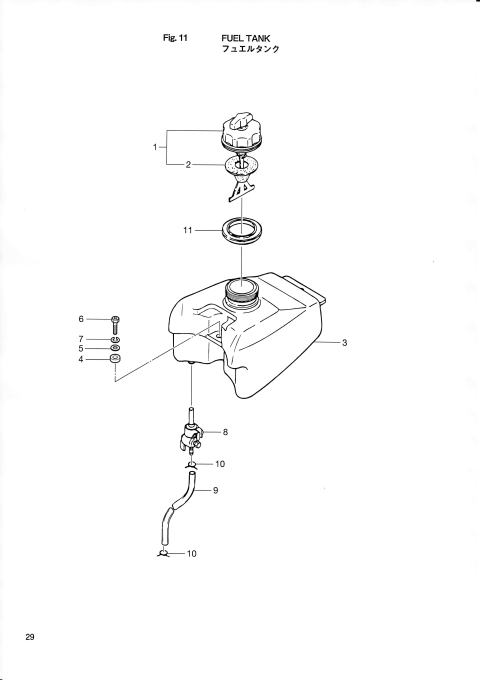

11 フュエルタンク
11-1
フュエルタンクキャップアッシ
1 1 1 1 1
11-2 *タンクフィラキャップガスケット 1 1 1 1 1
11-3
フュエルタンク
1 1 1 1 1
11-4 スペーサ 7.2−10−6 2 2 2 2 2
11-5 ワッシャ 6.5−16−2 2 2 2 2 2
11-6 ボルト 2 2 2 2 2
11-7 スプリングワッシャ 2 2 2 2 2
11-8
フュエルコックアッシ
1 1 1 1 1
11-9
ホース 5−250
1 1 1 1 1
11-10
クリップ フュエルパイプ 10
2 2 2 2 2
11-11 フュエルタンクシール 1 1 1 1 1

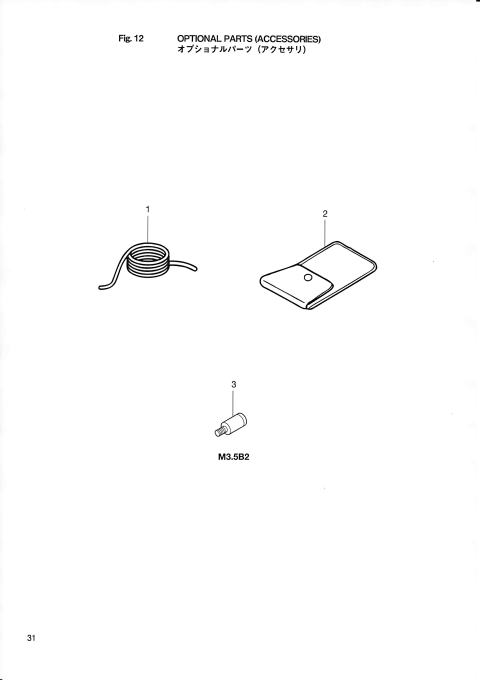

12 オプショナルパーツ(アクセサリ)
12-1 セーフティロープ 4−1000 1 1 1 1 1
12-2
ツールキット
1 1 1 1 1
12-3
フラッシングプラグ
1 1
13 アッセンブリ・キットパーツ
(2A) (2B) 2.5A2 3.5A2 3.5B
13-1 ロアユニットアッシ(S) 1 1
ロアユニットアッシ(L) 1 1
13-2 ロアユニットアッシ(S) 1 1 1
13-3 ピストンリペアキット 1 1 1 1 1
ピストンリペアキット(0.5 O/S) 1 1 1 1 1
13-4
*ピストン
1 1 1 1 1
*ピストン(0.5 O/S) 1 1 1 1 1
13-5 *ピストンピン 1 1 1 1 1
13-6 *ピストンピンクリップ 1 1 1 1 1
13-7 エンジンショートブロックキット 1 1
エンジンショートブロックキット 1 1 1
13-8
キャブレタリペアキット
1 1 1 1 1
13-9
パワーヘッドガスケットキット
1 1
13-10
ウオータポンプリペアキット
1 1
13-11 パワーヘッドガスケットセット 1 1 1
13-12 ロアユニットガスケットセット 1 1 1
13-13 エクステンションハウジングキット(L)
S→L
1 1
13-14
ロアユニットガスケットセット
1 1
(2A) (2B) 2.5A2 3.5A2 3.5B2
